Расчет тока короткого замыкания на ступени СН
Чтобы получить расчетную схему для определения тока трехфазного КЗ на ступени СН воспользуемся эквивалентной схемой замещения, параметры которой были найдены для анализа КЗ на ступени ВН. Пересчитанные сопротивления будем обозначать штрихами, чтобы отличать от рассчитанных ранее.
X`1=X1+X2+X3=1.334+0.3438+0.7485=2.426 X`2=X4+ X5+X6=1.497+0.1834+0.125=1.805 X`3=X7+X8 = 2.995+0.7915=3.787 X`4=X9 =0.125 X`5=X10+X11=1.042+33.33=34.37

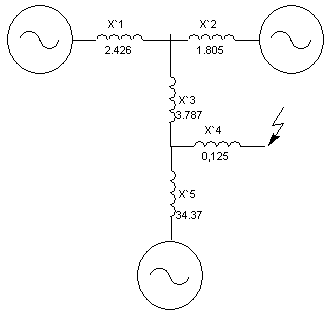

Рис.8 Схема замещения СЭС для расчёта тока КЗ на стороне СН
Полученную схему преобразуем к более удобному для расчета виду с одним источником питания и последовательного соединения сопротивлений:
а) б) Рис.9 Схемы замещения СЭС для расчёта тока КЗ на стороне СН
E1=(Е’’G+Е’’C)/2 = 1, 0 X`12=(X`1*X`2/(X`1+X`2))+X`3=(2.426*1.805/(2.426+1.805))+3.787=4.822 E=(E1*X`12+ Е’’СD*X`5)/(X`12+X`5)=(1*4.822+1.1*34.37)/(4.822+34.37)=1.088 X=(X`12*X`5/(X`12+X`5))= (4.822*34.37)/(4.822+34.37)=4.229 Зная сопротивление схемы с одним источником ЭДС (рис.9, б), найдем полный ток в точке короткого замыкания: I’’к=E/(X`+X`4)=1.088/(4.229+0.125)=0.2499 Для нахождения значений токов от питающих элементов схемы «развернем» схему до первоначального вида (используя коэффициенты распределения): U=IК”•Х`4=0, 24499*0, 125=0, 0312 IСД’’=(ЕСД-U)/ Х`5=(1, 1-0, 0312)/34, 37=0, 0311 I12’’=(Е-U)/ Х`12=(1, 088-0, 0312)/4, 822=0, 2192 IG’’=Х`2/(Х`1+Х`2)*I12’’=1, 805/(2, 423+1, 805)*0, 2192=0, 0935 IС’’=Х`1/(Х`1+Х`2)*I12=0, 1257 Полный ток в точке короткого замыкания в именованных единицах: IБ= IК= I’’к* IБ=0.2499*15, 6=3, 898 кА Расчет периодической слагающей тока КЗ во времени: 1. Ток от системы не затухает IС=const=0, 1257 2. Изменение тока от генераторов передающей станции во времени определим используя метод расчетных кривых. ХРАС в этом случае находится по формуле: ХРАСЧ=1/IG’’* SH1/Sб=1.604, где SH1=2*РH/cosφ н =2*60/0, 8=150 МВА – суммарная номинальная мощность станции. По расчетным кривым [1, 2] для ГГ c АРВ определим токи, с пересчетом на старый базис получим: t=0 Iг0’’=0.63*(SH1/Sб)=0.63*150/1000=0.095 t=0, 1 Iг0, 1’’=0.68*(SH1/Sб)=0.68*150/1000=0, 102 t=0, 2 Iг0, 2’’=0.7*(SH1/Sб)=0.7*150/1000=0, 105 t=∞ Iг∞ ’’=0.75*(SH1/Sб)=0.75*150/1000=0, 1125 3. Изменение тока от синхронного двигателя во времени найдем аналогично току от генераторов передающей станции: SH1=3*S ном СД =3*2=6 МВА ХРАСЧ=1/IСД’’* SH1/Sб=0.3345 По расчетным кривым [1, 2] для СД (учитываем как ТГ без АРВ с ДО). t=0 IСД0’’=3.25*SH1/Sб=3.25*6/1000=0.0195 t=0, 1 IСД0, 1’’=3.1*SH1/Sб=3.1*6/1000=0, 0186 t=0, 2 IСД0, 2’’=2.4*SH1/Sб=2.4*6/1000=0, 0144 t=∞ IСД∞ ’’=1.3*SH1/Sб=1.3*6/1000=0, 0078 Полный ток в точке КЗ: IK0’=Iг0’’+IC’’+IСД0’’= IK0, 1’= Iг0, 1’’+IC’’+ IСД0, 1’’=0.2463 IK0, 2’= Iг0, 2’’+IC’’+ IСД0, 2’’=0.2451 IK∞ ’= Iг∞ ’’+IC’’+ IСД∞ ’’=0, 246 В именованных единицах: Iб= Sб/ 37* IK0’=0.2362*15, 6 =3.685 кА. IK0, 1’=0.2393*15, 6 =3.734 кА. IK0, 2’=0.2401*15, 6 =3.746 кА. IK∞ ’=0, 2414*15, 6 =3.767 кА. Для определения ударного тока воспользуемся стандартными формулами, с учетом того, что ударные коэффициенты приближенно берём из расчетов на стороне ВН: Для синхронного двигателя КУСД=1, 62 Для генератора КУ=1, 54 Для системы КУ=1, 9 i уСD= КУСД* i yГ= КУГ* i yС= КУС* Полный ударный ток находится по формуле: i y=0, 0399+0, 542+0, 542=0, 5812 А в именованных единицах: i y [kA]= iy*Iб=0, 5812*15, 6=9.067 кА.
2.4 Расчет тока трёхфазного КЗ на ступени НН Чтобы получить расчетную схему для определения тока трехфазного КЗ на ступени НН (в примере - 10 кВ) необходимо применить эквивалентную схему замещения, параметры которой были найдены на стороне ВН. Пересчитанные сопротивления будем обозначать двумя штрихами, что бы отличать их от найденных ранее.
а) б) Рис.10 Схемы замещения СЭС для расчёта тока КЗ на стороне НН
X``1=X1+X2+X3=1.334+0.3438+0.7485=2.426 X``2=X4+ X5+X6=1.497+0.1834+0.125=1.805 X``3=X7+X8 + X10= 2.995+0.7915+1.042=4, 829 X``4= X11 =33.33 Преобразуем пассивную «звезду» в «треугольник» (рис.10, б). X``13= X``1+ X``3+ X``1*X``3/ X``2=2.426+4, 829+2.426*4, 829/1.805=13, 75 X``23= X``2+ X``3+ X``2*X``3/ X``1=1.805+4, 829+1.805*4, 829/2.426=10, 23 Для нахождения значений токов от питающий элементов схемы воспользуемся законом Ома: IG’’= Е’’G / Х``13=1/13, 75=0, 0727 IС’’= Е’’C / Х``23=1/10, 23=0, 0978 IСД’’= Е’’СD /Х``4=1, 1/33, 33=0, 033 Полный ток в точке КЗ: IК’’=0, 0727+0, 0978+0, 033=0, 1335 Полный ток в точке КЗ в именованных единицах: Iб= Sб/ IК[кА]’’= IК’’*Iб=11, 19 кА. Расчет периодической слагающей тока КЗ во времени: 1) Ток от системы не затухает IС=const=0, 0978 2) Изменение тока от генераторов передающей станции во времени определим используя метод расчетных кривых. ХРАС в этом случае находится по формуле: SH1=2*РH/cosφ н =2*60/0, 8=150 ХРАСЧ=1/IG’’* SH1/Sб=2.063 По расчетным кривым [1, 2] для ГГ c АРВ определим токи, с пересчетом на старый базис получим: t=0 Iг0’’=0.5*(SH1/Sб)=0.5*150/1000=0.075 t=0, 1 Iг0, 1’’=0.52*(SH1/Sб)=0.52*150/1000=0, 078 t=0, 2 Iг0, 2’’=0.54(SH1/Sб)=0.54*2*150/1000=0, 081 t=∞ Iг∞ ’’=0.56*(SH1/Sб)=0.56*150/1000=0, 084 3) Изменение тока от синхронного двигателя во времени найдем аналогично току от генераторов передающей станции: SH1=3*ST3 =3*2=6 ХРАСЧ=1/IСД’’* SH1/Sб=0.1818 По расчетным кривым [1, 2] для СД (учитываем как ТГ без АРВ с ДО). t=0 IСД0’’=5.25*SH1/Sб=5.25*6/1000=0.0315 t=0, 1 IСД0, 1’’=4*SH1/Sб=4*6/1000=0, 024 t=0, 2 IСД0, 2’’=3.6*SH1/Sб=3.6*6/1000=0, 0144 t=∞ IСД∞ ’’=1.45*SH1/Sб=1.45*6/1000=0, 0087 Полный ток в точке КЗ: IK0’’=Iг0’’+IC’’+IСД0’’= IK0, 1’’= Iг0, 1’’+IC’’+ IСД0, 1’’=0.1998 IK0, 2’’= Iг0, 2’’+IC’’+ IСД0, 2’’=0.1932 IK∞ ’’= Iг∞ ’’+IC’’+ IСД∞ ’’=0, 1905 В именованных единицах: Iб= Sб/ 10.5* IK0’=0.2043*54.99 =11, 23 кА. IK0, 1’=0.1998*54.99 =10, 99 кА. IK0, 2’=0.1932*54.99 =10, 62 кА. IK∞ ’=0, 1905*54.99 =10, 48 кА. Для определения ударного тока воспользуемся стандартными формулами, с учетом того, что ударные коэффициенты берутся из расчета ступени ВН: Ø Для синхронного двигателя КУ=1, 62 Ø Для генератора КУ=1, 54 Ø Для системы КУ=1, 9 iyСD= КУСД* iyГ= КУГ* iyС= КУС* Полный ударный ток находится по формуле: iy=0, 0756+0, 1583+0, 2627=0, 4966 В именованных единицах: iy [kA]= iy*Iб=0, 4966*54, 986 =21.31 кА.
2.5 Расчет тока трёхфазного КЗ на ступени 0, 4 кВ Перед тем как начинать производить расчет параметров схемы замещения на стороне 0, 4 кВ следует учесть, что в СЭС имеется две параллельные ветви, а подпитка места КЗ идет с двух сторон: Ø со стороны шин 10 кВ Ø со стороны асинхронного двигателя и нагрузки. Параметры Е’’ВН и хВН определяется свертыванием схемы замещения рассчитанной на стороне НН (10 кВ). Рис.11 Схемы замещения СЭС для расчёта тока КЗ на ступени 0, 4 кВ
Так как точка КЗ находится на ступени ниже 1000 В, то все расчёты ведутся в именованных единицах (Uб =0, 4 кВ) и параметры рассчитываются по соответствующим типовым формулам. Суммарное сопротивление со стороны питающей системы: хВН = хВН * U2б / Sб = 4, 987 0, 42/1000= 3, 99∙ 10-4 Ом Сопротивления кабельных линий: хКЛ1 = 1/2* х0 * l1* U2б / U2Н = 0, 08∙ 0, 4∙ 0.42/(10, 52*2) = 2, 3∙ 10-5 Ом rКЛ1 = 1/2*r0 * l1 * U2б / U2Н = 3, 7∙ 0, 4∙ 0, 42/10, 52 *2= 1, 08∙ 10-3 Ом хКЛ2 = х0 * l2 * U2б / (U2Н *2)= 0, 0024 Ом rКЛ2 = r0 * l2 * U2б / (U2Н*2) = 1, 9∙ 0, 06∙ 0, 42/0, 42*2 = 0.057 Ом Сопротивления трансформатора: zТЗ = 1/2* [(uКЗ/100)*(Uб2/Sн)] = 1/2 [(5/100)*(0, 42/5)] =0, 8∙ 10-3 Ом rТЗ = 1/2(Δ PКЗ*Uб2/Sн2) = 1/2(0, 12*0, 42/52) = 0, 384*10 -3 Ом хТЗ= Сопротивления автоматов, трансформаторов тока и контакторов зависят от класса напряжения: хА = 0, 45*10-4 Ом, rА = 0, 6*10-4 Ом – сопротивление автоматов; rТТ = 2*10-4 Ом, xТТ = 3, 5*10-4 Ом – сопротивления трансформаторов тока; rК = 150*10-4 Ом – сопротивление контакторов. Суммарные сопротивления схемы: хсум=хВН+хКЛ1+хКЛ2+хА+хТТ+хТ3=0.00392Ом rсум =rКЛ1+rКЛ2 + rА + rТТ + rТ3 +rК=0.074Ом zсум = Ток подпитки КЗ со стороны системы: IКсис = Uб /( Ток от асинхронных двигателей:
Ток от нагрузки:
Общий ток в точке КЗ: Iксум= IКсис + I’’АД + I’’н =3, 18+16, 07+2, 46=21, 71кА Для отношения Хсум / rсум = 0, 053 - ударный коэффициент kу сис = 1. Ударный ток от элементов схемы: iУсис= КУсис* iУАД=КУ* iУН=КУ* Суммарный ударный ток в точке КЗ: iyсум = iУсис + iУАД + iУН = 30, 68 kA
|
