Где m - коэффициент приведения длины.






Конструктивная длина колонны l к, см, определяется на основании заданной отметки верха перекрытия H по формуле

l к = H + h з – (h + h б.н + t н + 2, 0),

если принят поэтажный вариант сопряжения балок, и по формуле

l k = H + h 3 - (h + t н + 2, 0),

если вариант сопряжения балок в одном уровне.

Здесь h 3 – заглубление колонн ниже нулевой отметки; h – высота сечения главной балки; h б.н – высота сечения балки настила; t н – толщина металлического настила.

Расчетное значение продольного усилия сжатия, возникающего в поперечном сечении стержня колонны среднего ряда, может быть вычислено по формуле:

N = 2 × Q max,

где Q max – поперечная сила в опорной части главной балки.



Подбор сечения стержня сплошной колонны

Пример



Материал конструкции – сталь С245 с расчетным сопротивлением Ry = 240 МПа (табл. 51*[3]), коэффициент условий работы g с = 1. Расчетное значение продольного усилия сжатия в колонне равно

N = 2× Q max × 1, 01 = 2 × 1434 × 1, 01 = 2897 кН.

Конструктивная длина стержня колонны на основе заданной отметки верха перекрытия Н = 10 м равна

где h 3 = 0, 5 м – заглубление колонн ниже нулевой отметки; h = 1, 74 м – высота сечения главной балки; h б.н = 0, 33 м – высота сечения балки настила; t н = 0, 01 м – толщина металлического настила.

Принимается сечение стержня колонны из прокатного двутавра с параллельными гранями полок типа «К». Для двутаврового сечения ix = 0, 43× h, а iy = 0, 24× b (h – высота сечения, b – ширина сечения). Для обеспечения равноустойчивости стержня колонны относительно главных осей симметрии (х–х и y–y) уменьшается расчетная длина колонны относительно оси y – y путем постановки вертикальных связей между колоннами по схеме, приведенной на рис. 12. Расчетные длины стержня колонн:

относительно оси x –x le f , x = m × lk = 1 × 8, 40м = 8, 40 м,

относительно оси y – y le f , y = m × lk / 2 = 1× 8, 40/2 = 4, 20 м.

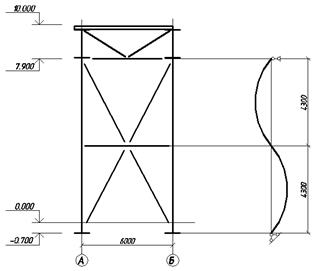

Рис. 12. К определению расчетной длины колонны



Задается гибкость стержня колонны l = 55. Условная гибкость стержня:

По табл. 72* [3] находится соответствующее значение коэффициента продольного изгиба j = 0, 829.
