Перенесение на местность проектов зданий и сооружений

Перенесение в натуру проектных точек проводится следующими способами: прямоугольных координат, полярных координат, прямой угловой засечки, линейной засечки.

1 Способ прямоугольных координат применяется для разбивки зданий и сооружений, расположенных вблизи линий геодезической опорной сети или красной линий.

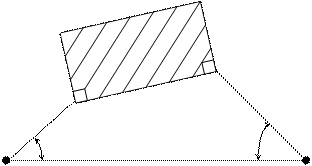

Сущность способа заключается в том, что вдоль прямой MN откладывают отрезок d₁, а затем теодолитом из полученной точки восстанавливают перпендикуляр длиной d₂ и получают точку А угла здания. По аналогии с точкой А получают точку В.

Ось АВ параллельна линии MN.

Для контроля измеряют АВ и определяют ошибки в ее построении.

.

С D

A B

d₂ d₄

d₁ d₃

M P Q N

Относительная ошибка в длине выносимой линии АВ=а в пределах .

Способ прямоугольных координат широко применяют для разбивки зданий и сооружений при наличии строительной сетки.

2 Способ полярных координат (полярный способ) применяется на открытой и удобной для измерений линий местности.

Пусть требуется найти на местности положения точек А и В от пунктов геодезической сети М и N.

Для определения ДУ и расстояний между опорными и проектными точками решают обратные геодезические задачи по формулам:

D

C

B

A

d₁ d₂

β ₁ β ₂

M N

или

Затем на местности отроят углы β ₁ и β ₂, откладывают расстояния d₁ и d₂ и получают точки А и В, которые закрепляют кольями.
