Общие требования к графическим материалам
Графический материал должен отвечать требованиям действующих стандартов по ЕСКД и может выполняться: - неавтоматизированным методом — карандашом, пастой, чернилами или тушью; - автоматизированным методом — с применением графических и печатающих устройств вывода ПЭВМ. Все чертежи графической части дипломного проекта выполняются на листах формата А 1 (594х841) по ГОСТ 2.301-68. На листах графической части, кроме основного изображения предметов с размерами, могут содержаться: а) текстовая часть, состоящая из технических требований и (или) технических характеристик; б) надписи с обозначением изображений, а также относящиеся к отдельным элементам изделия; в) экспликации, спецификации к планировочным чертежам и т.д. По площади лист должен быть заполнен на 90 процентов, по плотности – на 75 процентов.

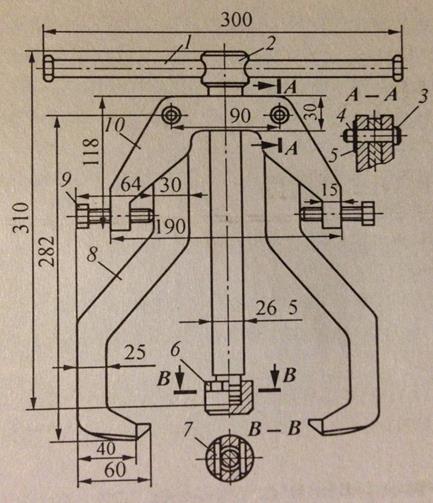

1 – рукоятка; 2 – винт; 3 – палец; 4 – шплинт; 5 – шайба; 6 – пята; 7 – кольцо; 8 – захват; 9 – болт; 10 – траверса. Рисунок 4.1 - Универсальный съёмник для снятия подшипников
а) для пояснительной записки
190631 ДП ХХХ ХХ 00 000 ПЗ
Номер темы в приказе Дипломный проект Шифр специальности
б) для технологической карты
190631 ДП ХХХ ХХ 00 000 ТК
Номер темы в приказе Дипломный проект Шифр специальности
Формы экспликации к листу 1 графической части проекта и спецификации к планировочному решению зоны (поста, участка) приведены в Приложениях Б. Основные надписи на листах графической части выполняется в соответствии с требованиями ГОСТ 2.104-68 (см. Приложения 13). Спецификации на конструкторскую разработку составляют на отдельных листах на каждую сборочную единицу по формам 1 и 1а ГОСТ 2.108-68 (смотри приложение 13). Спецификация в общем случае состоит из разделов: 1 - документация; 5 - стандартные изделия; 2 - комплексы; 6 - прочие изделия; 3 - сборочные единицы; 7 - материалы; 4 - детали; 8 - комплекты. Наличие тех или иных разделов определяется составом специфицируемого изделия. Содержание разделов должно соответствовать требованиям ГОСТ 2.106-96. Оформление графических схем и других графических материалов выполняется согласно требованиям стандартов Единой системы конструкторской и технологической документации.
|
