Условное обозначение типовых трубчатых печей приведено в
таблице 3.1.
Таблица 3.1 – Условное обозначение типовых трубчатых печей
Наименование печей
| Условное обозначение
|
|
| Узкокамерные трубчатые печи с верхним отводом дымовых газов, горизонтальными трубами в камерах радиации и конвекции:
однокамерная с однорядными настенными экранами и свободным вертикальным факелом
двухкамерная с однорядными настенными экранами и объемно-настильным факелом
двухкамерная с излучающими стенами из беспламенных панельных горелок с центральным двухрядным трубным экраном
двухкамерная настильного веерного сжигания газового топлива с центральным двухрядным трубным экраном
Секционные коробчатые трубчатые печи со свободным вертикальным факелом:
верхней камерой конвекции на каждую секцию, вертикальными трубами радиации и горизонтальными – конвекции, однорядным настенным и двухрядными межсекционными экранами:
однокамерная
двухкамерная
трехкамерная
четырехкамерная
с отдельно стоящей (общей для всех секций) камерой конвекции,
прямоугольно и горизонтально витым трубным змеевиком:
однокамерная
двухкамерная
трехкамерная
четырехкамерная
|
ГС1
ГН2
А2Б2
А2В2
ВС1
ВС2
ВС3
ВС4
СС1
СС2
СС3
СС4
|
Продолжение таблицы 3.1
|
| Цилиндрические трубчатые печи с верхней камерой конвекции, вертикальными трубами экрана и горизонтальными трубами конвекции:
однокамерные с вертикальным факелом, однорядным настенным трубным экраном
однокамерная с однорядным двухпоточным настенным трубным экраном со смещением горелок в сторону входа продукта
четырехкамерная с центральной призмой в топке настильным
факелом и дифференциальным подводом воздуха по высоте
факела, однорядным настенным и двухрядным межсекционными экранами
Цилиндрические трубчатые печи с кольцевой камерой конвекции, вертикальными трубами в камерах радиации и конвекции:
однокамерная с вертикальным факелом и однорядным настенным трубным экраном
однокамерная с вертикальным факелом, однорядным настенным двухпоточным экраном со смещением горелки в сторону входа продукта
четырехкамерная с центральной призмой в топке, настильным факелом и дифференциальным подводом воздуха по высоте факела, однорядными настенными и двухрядными межкамерными экранами
|
ЦС1
ЦС΄ 1
ЦД4
КС1
КС΄ 1
КД4
|
4 Элементы конструкций трубчатых печей

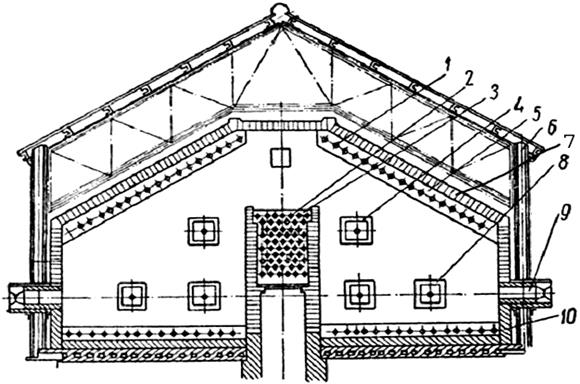

Типовая трубчатая печь с наклонным сводом с двумя радиантными камерами и общей конвективной изображена на рисунке 4.1.
Каждая радиантная камера содержит однорядный потолочный экран 1, трубы которого поддерживают подвески 5, и подовый экран 10. Каркас печи 6 собирается из стальных балок. От воздействия высоких температур в печи каркас защищает блочная обмуровка из фасонного огнеупорного кирпича с теплоизоляцией. Блоки крепятся к каркасу печи. Свод трубчатых печей 7 из фасонного кирпича поддерживается специальными подвесками, которые крепятся к опирающимся на потолочные балки швеллерам. Жесткость и прочность конструкции каркаса обеспечивается всеми металлическими частями печи, связанными с каркасом.
Трубные решетки 3 конвективного змеевика 2 крепятся между рам, обеспечивая жесткость в поперечном направлении.
Для обеспечения условий безопасной эксплуатации предусмотрено взрывное окно 4; для наблюдения за работой форсунок 9 и состоянием труб радиантного змеевика имеется смотровое окно (гляделка) 8.

1 – потолочный экран, 2 – трубы конвективной камеры, 3 – трубная решетка конвективного змеевика, 4 – взрывное окно, 5 – подвеска, 6 – каркас, 7 – свод, 8 – смотровое окно,
9 – форсунка, 10 – подовый экран
Рисунок 4.1 – Трубчатая печь с наклонным сводом
|
