Витратомір Integral MaXX

1. ПРИЗНАЧЕННЯ

1.1. Лічильники теплової енергії компактні Integral MaXX виробництва компанії Actaris (далі по тексту - теплолічильники), призначені для виміру спожитої теплової енергії й обсягу теплоносія, а також індикації на дисплеї обмірюваних значень температури теплоносія що подає в зворотних трубопроводах, різниці цих температур, теплової потужності, об'ємної витрати теплоносія й часу несправного стану теплолічильника.

1.2. Теплолічильники можуть застосовуватися при обліку, у тому числі комерційному, споживання теплової енергії в закритих системах теплопостачання відповідно до діючих правил обліку відпустки й використання теплової енергії у квартирах і будинках, на промислових об'єктах і об'єктах комунального господарства.

1.3. Теплолічильник складається з одноструменевого крильчатого лічильника гарячої води, двох платинових термоперетворювачів опору Pt100 і електронного теплообчислювача (далі по тексту - обчислювач).

1.4. До теплолічильника при використанні плати розширення (опція) можуть бути підключені до чотирьох додаткових лічильників води з імпульсними виходами, з можливістю виводу на дисплей теплолічильника їхніх показань.

1.5. Теплолічильники випускаються з діаметрами умовного проходу (Ду) 15 і 20 мм.

1.6. Теплолічильник зберігає інформацію про кількість спожитої теплової енергії й обсяги теплоносія за тринадцять останніх місяців.

1.7. Теплолічильник робить автоматичний контроль точності визначення різниці температур; накопичена інформація зберігається (EEPROM).

1.8. Зчитування показань із теплолічильника може вироблятися візуально з дисплея обчислювача, а також дистанційно - через шину M-BUS (при установці відповідного розширювального блоку).

1.9. Використання шини М-BUS і концентратора дозволяє забезпечити зняття показань із 250 теплолічильників по наступних параметрах: кількість теплової енергії; обсяг теплоносія; обсяги води, обмірювані двома додатковими лічильниками; температури теплоносія; сигнали несправностей; серійний номер обчислювача; дата й час зняття показань.

1.10. По метрологічних характеристиках теплолічильники відповідають вимогам класу точності С рекомендації РТВ.

1.11. Теплолічильники можуть установлюватися як горизонтально, так і вертикально.

1.12. Дисплей теплолічильника повертається на 360 °С.

1.13. При замовленні теплолічильників повинні бути зазначені:

- найменування - Integral MaXX;

- умовний діаметр (Ду) 15 або 20 мм;

- номінальна витрата теплоносія, м3/год

- одиниця виміру теплової енергії (Мвт-Г або Гдж);

- місце установки - прямий або зворотний трубопроводи;

- наявність додаткових функцій (одна з перерахованих нижче):

- підключення додаткових лічильників води (із ціною імпульсу 100 або 10 л/імп.) з виходом на M-Bus;

- імпульсний вихід по кількості теплової енергії й обсягу теплоносія (" сухий" контакт).

2. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

2.1. Робочі умови експлуатації теплолічильника:

- температура навколишнього середовища - від 5 до 55 °С,

- відносна вологість від 30 до 93 %,

- атмосферний тиск - від 86 до 106, 7 кПа,

- температура зберігання - від мінус 10 до 60 °С.

2.2. Застосовувані термоперетворювачі - ТСП Pt 100 по 1ЄС 751 Class В.

2.3. Основні технічні характеристики теплолічильників приведені в таблиці П4.1

Таблиця П4.1. Основні технічні характеристики теплолічильників

Графік 1. Втрати тиску теплолічильників

2.4. Вихідні характеристики теплолічильників з розширювальними платами:

а) з імпульсним виходом:

- тривалість імпульсу 500 мс,

- комутується струм, що, не більше 20 мА,

- максимальна напруга не більше 30 У,

- відстань до суматора не більше 30 м,

- контакт не поляризований.

-вага імпульсів:

• по тепловій енергії: 1 кВт/год на імпульс;

• по обсязі теплоносія: 10 л/имп.

б) з M-Bus виходом:

- швидкість передачі 300 або 2400 бод,

- протокол обміну по стандарті IEC 870-5.

- максимальна відстань теплолічильників від концентратора - 30 м.

2.5. Конструкція теплолічильника зображена на мал.1, а габаритні й приєднувальні розміри приведені нижче на мал. 2 і в таблиці П4.2

Рис. 1. Конструкція теплолічильника

1 - гвинт для установки плати розширення;

2 - плата розширення;

3 - верхня панель;

4 - кнопка керування дисплеєм;

5 - елемент живлення;

6 - електронна плата й РК дисплей;

7 - індуктивні датчики;

8 - пластиковий корпус;

9 - гідравлічна частина (водолічильник);

10 - флеш-панель;

11 - кріплення флеш-панелі;

12 - термодатчики.

Рис. 2. Габаритні й приєднувальні розміри теплолічильник

Таблиця П4.2

3. ПРИСТРІЙ І ПРИНЦИП РОБОТИ ТЕПЛОЛІЧИЛЬНИКА

3.1. Теплолічильник складається з лічильника об'ємної витрати води, підібраної пари термоперетворювачів і обчислювача.

3.2. Теплолічильники визначають кількість теплової енергії по формулі:

,

де:

K - тепловий коефіцієнт, обумовлений властивостями теплоносія при певних температурі й тиску, що автоматично обчислюється по спеціальному алгоритмі, МДж/(ДО·м³);

V – об'ємна витрата теплоносія, м³;

∆ T – різниця температур у що подає й зворотному трубопроводах, °С.

3.3. Лічильник об'ємної витрати теплоносія - однострунний крильчатий, з інтегрованим у крильчатку немагнітним, струмопровідним сектором. Принцип роботи полягає у вимірі числа обертів крильчатки, що обертається під дією води, що протікає, що через індукційний датчик (мал. 3) передається на відліковий пристрій. Відліковий пристрій ізольований від води (судноплавний механізм) для запобігання впливу води, домішок і бруду.

3.4 Різниця температур визначається за допомогою пари теплолічильник опору Pt 100, ретельно підібраної так, щоб погрішність різниці їхніх показань була мінімальною. Випробування й наступну перевірку цих термоперетворювачів роблять одночасно й дають парі один серійний номер. Заміна одного з термоперетворювачів не допускається - при відмові одного з них пару заміняють цілком.

3.5. Обчислювач - мікропроцесорний пристрій з дисплейним табло. Він має термінал для підключення лічильника води, термоперетворювачів і додатковий інтерфейс для підключення вихідних пристроїв.

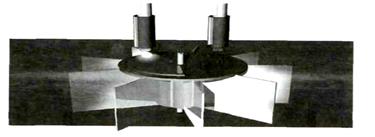

Рис. 3. Крильчатка з інтегрованим немагнітним, струмопровідним сектором і ідуктивний датчик.

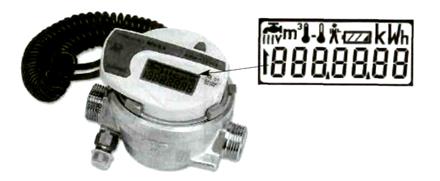

Рис. 4. Зовнішній вигляд обчислювача й РК дисплея.

На передній панелі обчислювача (мал. 4) розташована кнопка користувача, РК дисплей.

Маркування містить логотип фірми-виготовлювача, назва приладу й серійний номер.

3.6. Дисплей звичайно виключений. При натисканні кнопки користувача рідкокристалічний дисплей (LSD) включається й на ньому з'являється показник енергії, і, навпаки, якщо кнопка не була натиснута протягом 10 мінут, LSD вимикається.

Режим користувача складається з 2-х окремих рівнів. Активізація кожного з рівнів виробляється на заводі. Для переходу від одного рівня до іншого необхідно тримати натиснуту кнопку користувача, щонайменше, протягом 3 секунд. У межах якого-небудь рівня для переходу до наступного зображення на дисплеї необхідно нетривало нажати кнопку користувача. У межах якого-небудь рівня для переходу до попереднього зображення на дисплеї необхідно послідовно пройти всі зображення.

3.7. Блок-схема користувальницького режиму й опис рівнів приведені на мал. 5.

Рис. 5. Блок-схема користувальницького режиму й опис рівнів.

4. РОЗМІЩЕННЯ, МОНТАЖ І ПІДГОТОВКА ДО РОБОТИ

4.1. Монтаж і установка теплолічильників повинні вироблятися кваліфікованими фахівцями в строгій відповідності зі справжнім паспортом. Перед установкою теплолічильника варто перевірити безпечність упакування, комплектність відповідно до паспорта, цілісність всіх складових частин і їхніх пломб. Теплолічильник без пломб, або із простроченим клеймом до експлуатації не допускається.

4.2. Теплолічильник установлюється на зворотному трубопроводі. Він може бути встановлений у будь-якому положенні: горизонтальному, вертикальному або похилому (мал.6), причому при вертикальному або похилому положенні клас точності зменшується.

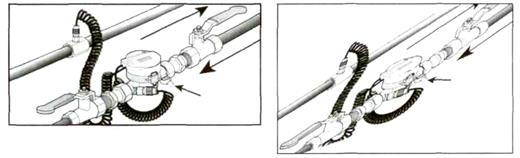

Рис. 6. Варіанти установки теплолічильника.

4.3. При монтажі теплолічильника повинні бути дотримані наступні умови:

- теплолічильник повинен бути встановлений так, щоб лічильник води перебував у нижній частині трубопроводу, тобто завжди був заповнений водою;

- трубопровід перед установкою теплолічильника ретельно очищають від окалини, піску й інших твердих часток і промивають із метою видалення сторонніх тіл і бруду;

- у новоспоруджених або капітально відремонтованих системах теплопостачання настійно рекомендується встановлювати теплолічильники тільки після роботи системи в експлуатаційному режимі.

- для забезпечення ремонту й заміни теплолічильника перед ним і після нього встановлюються запірні арматури (вентилі, засувки) і спускники для спорожнювання ділянки, що відключається;

- перед теплолічильником (але після запірних арматур) обов'язково встановлюють сітчастий фільтр;

- зварювальні роботи на трубопроводі після установки теплолічильника не допускаються;

- приєднання теплолічильника до трубопроводу повинно бути герметичним, без перекосів з метою уникнення протічок при тиску мереж (до 16 бар);

- теплолічильник повинен бути розташований так, щоб напрямок, зазначений стрілкою на його корпусі, збігалося з напрямком потоку теплоносія в трубопроводі.

- при установці лічильника після відводів, запірних арматур і інших елементів, що обурюють, необхідно передбачити прямі ділянки трубопроводу перед і після лічильника довжиною не менш 2 Ду.

- прямі ділянки не потрібні, якщо лічильник монтується з комплектом фірмою-постачальником Actaris Metering systems приєднувальних штуцерів;

4.4. Термоперетворювачі встановлюють у трійник на трубопроводі й у корпус лічильника води (мал. 7). " Синій" датчик повинен бути встановлений у корпусі витратоміра, а " червоний" - у трійнику на трубопроводі, що подає.

4.5. Включити витрату теплоносія під робочим тиском у напрямку, зазначеному стрілкою на корпусі лічильника, перевірити герметичність з'єднань лічильника води й термоперетворювачів із трубопроводом.

4.6. При пуску, щоб уникнути підвищеної вібрації й гідравлічних ударів, необхідно плавне заповнення лічильника водою. Перед початком роботи проводиться короткочасний пропуск води через лічильник з метою видалення повітря із системи.

4.7. Переконатися, що на табло з'явилися показання теплової енергії (розмірність - MWh або GJ). Оперуючи кнопкою користувача на панелі, переконатися, що на табло з'являються значення інших контрольованих параметрів. Переконатися в тому, що вага показання не мають негативних значень.

4.8. Не допускається установка теплолічильника на близькій відстані від пристроїв, що створюють навколо себе потужне магнітне поле, поруч із електричними машинами й іншим електроустаткуванням.

4.9. До теплолічильника повинен бути забезпечений вільний доступ для зняття показань і технічного обслуговування.

4.10. При наявності опції " Підключення двох додаткових лічильників води", лічильники води підключаються до додаткового інтерфейсу (плата розширення) (мал. 6).

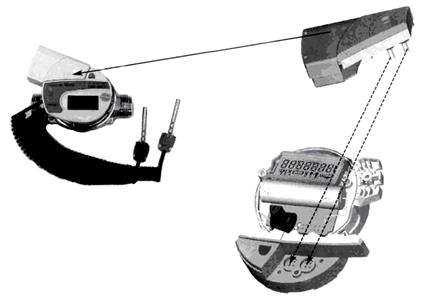

Рис. 6. Тепло лічильник з додатковим інтерфейсом.
