SCM-38I






Перетворювач інтерфейсу (RS 485-RS232C)

Особливості:

• Вбудований захист від перевантаження.

• Ізольований сигнал (Ізоляція RS-232C і RS-485)

• Створення Tx сигналу автоматично.

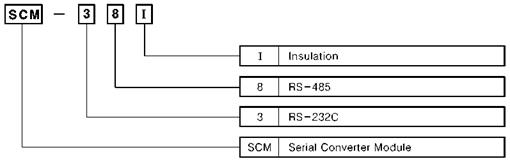

Розшифровка позначення



Технічні дані приведені в таблиці П.6

Таблиця П.6

Модель SCM-38I
Джерело живлення 12-24VDC
Припустимий діапазон напруги живлення 90 -110% від номінальної напруги
Споживана потужність Приблизно. 1.7Вт
Максимальна швидкість з'єднання 1200 ~ 115200bps (1200/2400/4800/9600/12800/25600/56700/115200)
Тип комунікації Підлоги-Дуплекс
Припустима відстань з'єднання максимум. 800 м
Multi-Drop Max. 32 Multi-Drop
Тип з'єднання RS232 D-Sub 9Pin
RS485 4-wire Screw terminal (2wire communication type)
Опір ізоляції Min. 100MΩ (при 500VDC)
Діелектрична міцність 2500Vrms
Завадостійкість ±500V прямокутні імпульси (період: 1μ s ) від генератора
Температура навколишнього середовища -10 - +55" C
Температура зберігання -20 - +60" C
Вологість 35 -85%RH
Вага Приблизно 46 г

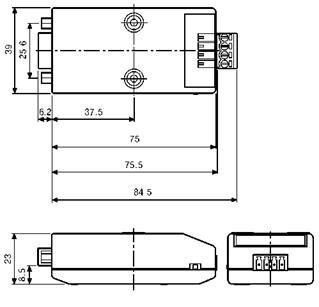

Розміри Вибір вбудованого опору





Вбудований опір підключений

Вбудований опір не підключений

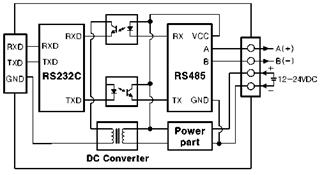

Функціональна схема





Підключення



Правила використання пристрою



· Налаштування правила протоколу (Стартовий біт t, Стоповий біт, Паритетний біт, Біт даних, Частота бодів) може бути обраний за допомогою програмного забезпечення без зовнішніх входів або внутрішніх налаштувань.

· Для з'єднання рекомендується використовувати кручену пару (24-AWG), що підходить для інтерфейсу RS485. Якщо ж кручена пара не використовується, переконаєтеся в збереженні довжини кабелів A(+) та B(-).

· Максимальна довжина з'єднуючого кабелю 800 м. Кількість пристроїв, що підключаються в ланцюг, не більше 32.

· Після приєднання SCM-38I до інших пристроїв переконаєтеся в правильності внутрішнього опору пристрою (100-120?). (Внутрішній опір SCM-38I задається за допомогою зовнішнього перемикача).

· Після з'єднання впевніться в погодженості протоколів з'єднаних пристроїв.

· Щоб уникнути індуктивних перешкод, сигнальні проведення прокладати окремо від силових кабелів.

· Не розміщайте пристрій у наступних місцях:

o Місцях з підвищеною вібрацією;

o Місцях використання сильних кислот або лугів;

o Під прямими сонячними променями

o У місцях із сильним електромагнітним полем або електричним шумом.

· Спосіб зберігання:

При необхідності тривалого зберігання пристрою уникайте падіння прямих сонячних променів і зберігаєте при температурі -20 - 60? З і відносної вологості не більше 35-85%. Зберігання в транспортувальному впакуванні це кращий спосіб.
