Опис панелі індикації

1. Клавіатура із шістьома багато - функціональними кнопками (візуалізація й програмування);

2. РКІ з підсвічуванням;

3. Фаза;

4. Значення;

5. Одиниця виміру;

6. Індикатор підключення до шини зв'язку;

7. Індикація лічильника електроенергії;

8. Індикатор лічильника мотогодин і електроенергії;

9. Аварійне реле 1;

10. Аварійне реле 2.

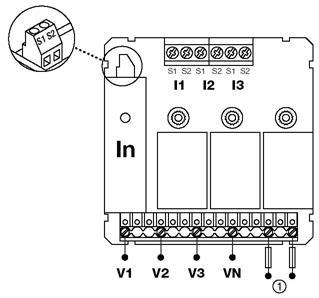

При відключенні Diris необхідно замикати накоротко всі вторинні обмотки трансформаторів струму. Це можна робити автоматично, використовуючи один із приладів Socomec: PTI. Звертайтеся за додатковою інформацією.

1. Напруга живлення: 110...400У АС

120...350У DC

12...48В DC підключають через запобіжник: 0, 5А g / BS 88 2A g

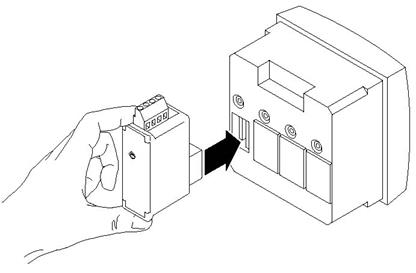

Підключення модулів:

- Порт RS485 для зв'язку по протоколу JBUS/MODBUS^® (максимум 38400 бод) або PROFIBUSDP^® (1, 5 Мбод),

- Два набудовуваних імпульсних виходи для лічильника активної, реактивної електроенергії (кВт год, квар ч),

- Спектральний аналіз гармонійних складові токи й напруги до 15 гармоніки,

- Аналоговий вихід 0/4 - 20мА,

- Контроль/команди: аварійний виходи.

Запобіжник: 0, 5А g / BS 88 2A g
