Туннельная сушилка.

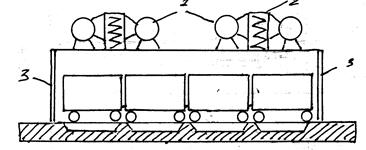

1 – вентиляторы 2 – калориферы 3 – ворота
Применяется для сушки долгосохнущих материалов. Высушиваемый материал помещается на вагонетки, которые проталкиваются через туннель. Сушильный агент – воздух. Во избежание рассеивания воздуха по высоте и неравномерности сушки, сверху на туннеле устанавливают вентиляторы, создающие вертикальную циркуляцию воздуха. Габариты сушилки: длина L = 25 ¸ 60 метров Высота H = 2 ¸ 2, 5 метров Продолжительность сушки t = 20 ¸ 200 часов
Туннельные сушилки применяют для сушки долго сохнущих материалов. На рис. 75 приведена схема туннельной сушилки для скоростной пародепрессионной сушки вискозы в куличах. Рис 75. Схема туннельной сушилки
Высушиваемый материал помещают на вагонетки (тележки), которые проталкиваются специальным толкателем через туннель. Длина туннеля составляет 25—60 м. Воздух проходит через весь туннель; во избежание расслаивания потока воздуха по высоте и неравномерности сушки аппарат разбивают на ряд зон, на перекрытиях которых устанавливают отопительно-вентиляционные агрегаты, создающие вертикальную циркуляцию воздуха. Скорость теплоносителя 2—3 м / с. Время сушки в обычных сушилках может достигать 200 ч. В сушилке, показанной на рис. 75, время сушки сокращено до 20 ч за счет интенсификации процесса и изменения режима (использование воздуха с повышенными влажностью и температурой). Основные размеры таких сушилок определяются продолжительностью сушки. Длина сушилки зависит от размеров тележек, емкости туннеля и определяется производительностью и временем сушки. Расчетные формулы:
П – производительность линии (
n – число вагонеток (число сушильных штабелей в печи) t - продолжительность сушки (в сутках)
l – дополнительная длина
k – коэффициент заполнения штабеля
h - КПД использования объема сушилки
|
