Классификация диодов.
1) По конструктивно- технологическим признакам диоды подразделяют: а) точечные и плоскостные; б) сплавные и диффузионные. 2) По функциональному назначению и принципу образования p-n перехода: а) выпрямительные; б) стабилитроны; в) варикапы; г) туннельные; д) импульсные; е) диоды Шотки; ж) фотодиоды; з) светодиоды, и т.д. 3) По мощности: а) диоды малой мощности (прямой дополнительный ток до 0.3 А); б) средней мощности (от 0.3 А до 10 А); в) большой мощности (свыше 10 А).
Диоды, предназначенные для преобразования переменного тока в постоянный, называются выпрямительными. Для выпрямления низкочастотных сигналов применяются плоскостные низкочастотные выпрямительные диоды. Импульсные диоды. Диоды работают в импульсном режиме при длительности импульсов, равной единицам или долям микросекунды. Диоды Шотки.
Стабилитроны.
Рис.4.5. Вольтамперная характеристика стабилитрона. Стабисторы. ПП диоды, предназначенные для работы в стабилизаторах напряжения, причем в отличие от стабилитронов у стабилизаторов используется не обратное, а прямое напряжение, значение которого в среднем не более 0.7 В. Особенность стабисторов - отрицательный ТКН. Поэтому их применяют также в качестве термокомпенсирующих элементов, соединяя их последовательно с обычными стабилитронами, имеющими положительный ТКН. Варикапы.

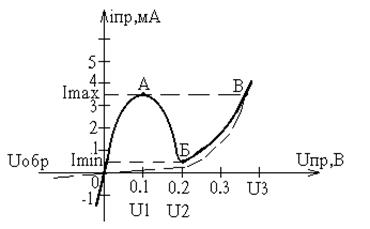

Туннельные диоды.
Принцип действия тоже основан на туннельном эффекте, причем высота потенциального барьера при отсутствии внешнего напряжения равна ширине запрещенной зоны, в результате чего при прямом напряжении обращенный диод работает как обычный выпрямительный диод, а при обратном - как туннельный. Поэтому обращенный диод при обратном включении обладает лучшей проводимостью, чем при прямом. Обращенные диоды могут работать в качестве детекторов на более высоких частотах, чем обычные диоды.
|
