Электрической цепи синусоидального тока. 1. Исследовать электрическое состояние линейной неразветвленной цепи синусоидального тока при различных приемниках.

Цель работы:

1. Исследовать электрическое состояние линейной неразветвленной цепи синусоидального тока при различных приемниках.

2. Экспериментально проверить условие, при котором наблюдается резонанс напряжений. Определить добротность цепи.

3. По опытным данным построить векторные диаграммы напряжений и тока. Рассчитать параметры отдельных элементов электрической цепи.

Основные теоретические положения

При расчете неразветвленной электрической цепи синусоидального тока с последовательно соединенными приемниками, например катушкой индуктивности и конденсатором, характеризуемых параметрами R_к, L и С (рис.1), исходят из уравнения второго закона Кирхгофа для мгновенных значений напряжений: u = u_Rк+u_L+u_C.

Рис.1

Если к цепи приложено напряжение

u = U_m sin (wt + y_u) = U_msin wt,

то мгновенный ток становится равным

i = I_m sin (wt + y_i) = I sin (wt + y_i),

где I_m и I = - соответственно амплитудное и действующее значения тока.

Расчет в цепях переменного тока производят символическим методом по действующим значениям тока и напряжения.

В комплексной форме

;

(R_к + jX_L) - jX_C = [ R_к+ j (X_L - X_C)] = (R_к + jX) =

= Z = Ze ^jj ,

где X_L = wL = 2 pfL - индуктивное сопротивление катушки;

X_C = 1 /wC = 1/ 2 pfC - емкостное сопротивление;

X = X_L - X_C - реактивное сопротивление цепи;

Z _к = R_к + jX_L = Z_кe ^jjк - комплексное сопротивление катушки индуктивности;

Z = R + jX = Ze ^jj - комплексное сопротивление цепи;

Z = - модуль комплексного сопротивления, представляющий полное сопротивление неразветвленной цепи;

j = y_u - y_i = arctg (X/ R_к) - угол сдвига фаз между напряжением и током, определяемый из треугольника сопротивлений цепи.

Из предыдущего уравнения комплекс тока равен:

= .

Модуль комплексного тока I определяет действующее значение тока в цепи: I = .

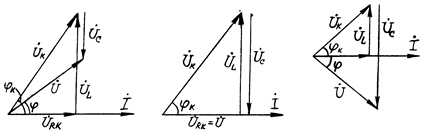

В зависимости от соотношения X_L и X_C полное сопротивление цепи Z может носить активно-индуктивный (X_L > X_C), активно-емкостный (X_L< X_C) или чисто активный (X_L = X_C) характер. Векторные диаграммы напряжений при различных нагрузках приведены на рис.2.

Понятия мгновенной, активной, реактивной, полной мощностей, соотношений между ними описаны в лабораторной работе № 5.

В неразветвленной цепи (рис.1) активная мощность P = UI cos j = U_RкI = =R_кI ² = P_к выделяется на активном сопротивлении катушки. При взаимной компенсации напряжений U_L и U_C (рис.2, б) имеет место резонанс напряжений.

Условием резонанса напряжений является равенство реактивных сопротивлений: 2 pf ₀ L = .

X_L > X_C; j > 0 X_L = X_C; j = 0 X_L< X_C; j < 0

а б в

Рис.2

Из условия резонанса напряжений определяется резонансная частота:

f ₀ = .

При резонансе напряжений полное сопротивление цепи Z = R_к, действующее значение тока (I ₀ = U/ R_к) достигает наибольшего значения, сдвиг по фазе между током и напряжением отсутствует: j = 0, цепь носит чисто активный характер, из сети потребляется только активная мощность P = UI ₀ , она максимальна.

Если R< X_{L 0} и R< X_{С 0} , то при резонансе действующие напряжения на реактивных элементах, равные:

U_{L 0} = X_{L 0} I ₀ = (X_{L 0} / R_к) U; U_{C 0} = X_{C 0} I ₀ = (X_{С 0} / R_к) U,

превышают приложенное напряжение U. Это превышение напряжений (U_{L 0} = =U_{C 0} ), по сравнению с U, характеризует добротность цепи q:

q = U_{L 0} / U = U_{С 0} / U = X_{L 0} / R_к = X_{С 0} / R_к.

Реактивное сопротивление при резонансной частоте называют волновым или характеристическим сопротивлением цепи:

Z_в = 2 pf ₀ L = 1/ 2 pf ₀ C = .

Добиться резонанса напряжений в цепи, как следует из условия резонанса, можно изменением параметров цепи L, C, частоты f.

Описание установки

Экспериментальное исследование линейной неразветвленной электрической цепи выполняют на установке, электрическая схема которой приведена на рис.3.

Питание цепи осуществляется через понижающий трансформатор. Клем- мы трансформатора через пакетный переключатель подсоединяются к фазе напряжения трехфазной сети.

Рис.3

Горизонтальное положение рукоятки пакетного переключателя соответствует выключенному состоянию. Напряжение вторичной обмотки трансформатора подается на исследуемую цепь (клеммы аx). Установка состоит из пакетного переключателя, понижающего лабораторного автотрансформатора, двух индуктивных катушек, добавочного резистора R, батареи конденсаторов. За исключением вольтметра V ₁, в установке применены приборы настольного исполнения. Вольтметр V ₁предназначен для измерения напряжения на входных клеммах исследуемой цепи. Многопредельный вольтметр V ₂ служит для измерения напряжения на катушке индуктивности и конденсатора. Ваттметр и амперметр предназначены для измерения активной мощности и тока.

Порядок выполнения работы

1. Ознакомиться с приборами и оборудованием экспериментальной установки и записать технические характеристики в отчет.

2. Собрать цепь из двух последовательно соединенных катушек индуктивности и батареи конденсаторов. Изменяя емкость батареи конденсаторов, добиться резонанса напряжений, при котором ток достигает максимального значения и активная мощность P = S = UI. Зафиксировать резонансную мощность.

3. Произвести опыты, изменяя емкость от 0 до С_р (3…4 опыта) и в таких же пределах выше С_р (3…4 опыта). Вблизи резонансной емкости измерения делать чаще. Данные измерений занести в табл. 1.

4. Произвести необходимые вычисления. Учитывая, что параметры катушек не изменялись, достаточно их рассчитать один раз.

При резонансе определить добротность цепи и данные занести в табл.1. Таблица 1

5. Уменьшить индуктивность цепи. Для этого отключить вторую катушку с R_кz, L_кz, замкнув ее перемычкой накоротко. Изменяя емкость батареи конденсаторов, снова найти С_р, при которой в цепи возникает резонанс напряжений. Произвести измерения аналогично п.3, данные занести в табл. 2.

Таблица 2

6. По данным табл. 2 рассчитать параметры катушки X_{к 1}, R _{к 1}, добротность цепи q. Так как параметры катушки не изменяются, достаточно рассчитать их один раз, например при резонансе напряжений. Записать формулу для определения резонансной емкости C_рез. Объяснить изменение C_рез в п.3 и п.5.

7. По данным табл. 1 и 2 для исследуемой цепи построить на одном графике для каждой зависимости U_к, U_c, I от емкости С батареи конденсаторов. По расчетным данным табл. 1 построить зависимости S, cos j на одном графике от величины емкости батареи конденсаторов. Сделать выводы о влиянии частоты питающей сети и емкости на определяемые параметры. Сравнить теоретические кривые и полученные на основании экспериментальных данных.

8. Построить в масштабе по опытным данным табл. 1 векторные диаграммы напряжений и тока для трех состояний цепи: до резонанса, при резонансе и после резонанса.

Указание. При построении векторной диаграммы напряжений (см. рис.2) вектор тока совмещают с действительным направлением оси + I комплексной плоскости. Напряжение на катушке опережает ток на угол j_к, определяемый параметрами катушки индуктивности:

Z_к = ; R_к = ; X_к = ; j_к = arccos .

Для построения вектора необходимо определить угол j_к или составляющие напряжения катушки: активную U_Rк = R_к I, совпадающую с током, и индуктивную U_Lк = X_Lк I, опережающую ток на угол p /2. Сдвиг по фазе между током и напряжением на конденсаторе j_c = - p /2. Обратить внимание, что при резонансе > , так как лишь индуктивная составляющая напряжения катушки равна напряжению на конденсаторе: U_L = U_c.

Вопросы для самоконтроля

1. От каких величин зависит значение угла сдвига фаз между напряжением и током?

2. Что называется индуктивным и емкостным сопротивлениями, от чего они зависят?

3. Каким способом можно измерить величины индуктивности и емкости реактивных приемников?

4. От каких величин зависит полное сопротивление электрической цепи?

5. Как рассчитать действующее значение тока в неразветвленной части цепи с приемниками, характеризуемыми сосредоточенными параметрами R, L и С?

6. Каково условие резонанса напряжений?

7. Как определяется резонансная частота, резонансная емкость?

8. Дать понятие добротности контура.

9. Как рассчитывают активную, реактивную и полную мощность в линейной электрической цепи синусоидального тока?

10. Для последовательной цепи, состоящей из R, L и С при постоянном значении действующего напряжения на зажимах цепи вывести и проанализировать зависимости I, U_к, U_с , S от емкости С и частоты генератора f.

11. Как по известным параметрам R, L, C определить напряжения на отдельных элементах и участках цепи и построить векторные диаграммы напряжений?

Список литературы

1. Электротехника / Под ред. В. Г. Герасимова. – М.: Высшая школа, 1985. –

С. 68-73, 81-86.

2. Касаткин А. С., Немцов М. В. Электротехника. – М.: Энергоатомиздат, 1983. –

С. 57-84, 94-97.

3. Иванов А.А. Электротехника: Лабораторные работы. – Киев: Вища школа, 1976. – С. 60-67.

3. Бессонов Л. А. Теоретические основы электротехники. – М.: Высшая школа,

1984. – С. 76-93, 95-96.
