Газорегуляторные пункты

Для поддержания давления у потребителя на требуемом уровне, ис­пользуются газорегуляторные пункты (ГРП) и газорегуляторные установ­ки (ГРУ). Схема ГРП, смонтированная в помещении лаборатории, показа­на на рис. 5.1.

Отдельные элементы ГРП по ходу газа располагаются следующим образом: отключающее устройство, фильтр для очистки газов от механи­ческих примесей и пыли, предохранительный запорный клапан для от­ключения подачи газа потребителям при недопустимом повышении или понижении давления газа после регулятора, регулятор давления для сни­жения давления газа и поддержания его постоянным после себя, гидрав­лическое или пружинное сбросное устройство, отключающее устройство (или вновь создаваемые регуляторы, но работающие на том же принципе). ГРП с регуляторами давления газа РДУК, РД, РДГ предназначены для ре­гулирования газа с высокого или среднего давления, до низкого, а также снабжения газом требуемого давления жилых, общественных, комму­нально-бытовых зданий и промышленных объектов, расход газа в кото­рых соответствует пропускной способности данной установки.

Регулятор давления предназначен для снижения давления газа и поддержания его в заданных пределах.

Предохранительный клапан - отсекатель ПКК- 40 м (ПКВ) предна­значен для автоматического отключения подачи газа при:

а) повышении давления газа после регулятора давления свыше до­пустимого предела;

б) уменьшении перепада между начальным и установленным кон­тролируемым давлениями газа ниже допустимого давления (значения).

Фильтр предназначен для очистки газа от механических примесей и состоит из чугунного корпуса со вставленным в него стаканом с прорезя­ми, к стенкам стакана припаяны металлические сетки.

На основной линии ГРП и байпасе предусмотрена возможность оп­ределения давления газа через трехходовой кран Д_у = 15 и ниппель.

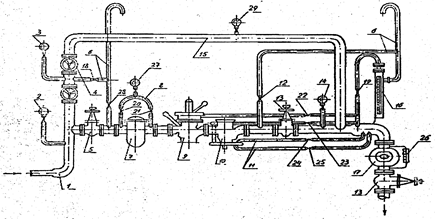

Рис.6. Схема ГРП

1 - входной патрубок; 2- регистрирующий манометр входного давления,

3 - регистрирующий манометр входного давления на байпасе; 4 - основная и регулирующая задвижка на байпасе; 5 - входная задвижка; 6 - продувочная свеча;

7 - фильтр; 8 - импульсные трубки до и после фильтра с манометром;

9 - предохранительный клапан (ПКН); 10 - регулятор давления РДУК; 11 - импульсные трубки от ПКН и РДУК; 12 - краны газовые; 13 - выход­ная задвижка;

14 - регистрирующий манометр выходного давления; 15 - байпас; 16 - гидрозатвор;

17 - счетчик га­за (расходомер) ротационный типа РГ;

18- 19 - 20 - 21 - 22 - 22 - 24 - 25 - 28 - пробковые краны; 26 - 27 - 29 - ма­нометры
