Методика проведения работы
|
|
Работу выполняют студенты в количестве 5-6 человек на газобаллонной установке, представленной на рис 8. Ознакомившись с описанием установки и счетчика, проверяют заправку U-образных манометров 7 и 12, счетчика 4 и сосуда 13 с водой, а также правильность установки термометров 5, 6, 14 и манометров 7, 12 в штуцерах. Готовят к работе часы с секундной стрелкой и протокол испытаний № 6.
Получив разрешение ответственного за практику представителя, запускают установку в присутствии лаборанта (на действующем объекте - представителя Горгаза). Для пуска газа к потребителю необходимо перебросить рукоятку регулятора слева - направо, открыть кран газовой плиты, зажечь горелку и пользоваться ею. В момент зажигания горелки засекают время начала опыта τ н (нагревания воды в сосуде) и измеряют начальную температуру воды tH в сосуде, массу воды, нагреваемой в сосуде, Gв и массу сосуда Gc. Затем производят измерения атмосферного давления Pб (бар), давления газа в счетчике Рсч (бар), температуру газа в счетчике tr (°C), давления газа перед соплом горелки Ргор (бар), продолжительность опыта τ (мин), определяемую как τ = τ 2 – τ 1 отсчет показаний газового счетчика (объемный расход) в начале опыта V1 и в конце опыта V2, температуру воды в. конце опыта tK через 10°С после 30°С и до70 °С. В эти же моменты измеряют давление газа перед соплом горелки Ргор, Рб, V2, Рсч, τ 2, tr, T2 воздуха.

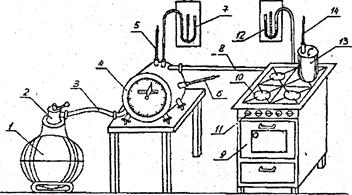

Рис. 6.2. Газобаллонная установка
Рис. 6.3. Счетчик газовый
Результаты измерений вносят в соответствующую графу протокола испытаний № 6.
Обработка опытных данных
На основании данных измерений определяют: давление газа в счетчике Рсрсч, давление насыщенных паров воды Рв, объем газа V за τ мин по счетчику, измеренный объем газа горелкой, приведенной к нормальным условиям VH, часовой расход газа, приведенный к нормальным условиям Vr.
Результаты обработки данных вносят соответственно в графы протокола испытаний № 6.
Таблица 6
Протокол испытаний № 6
| № опыта | Данные измерений | ||||||||||||
| GB, кг | gc, кг | tH, °С | Рб, бар | Рсч, бар | tr, °С | τ 1 мин | τ 2 мин | V1, м3 | V2, м3 | Ргор, бар | tK, °С | Т2, °С | |
| № опыта | Данные измерений | ||||||
| Рсрсч, бар | Рбсч, бар | Рв, бар | τ, мин | V, м3 | Vн, Нм3 | vr, Нм3/ч | |
Объем газа V (м3), измеренный за время τ (мин), определяется по разности показаний отсчетного устройства в начале (V1) и в конце (V2) опыта V= V2 -V1.
Измеренный объем газа приводится к нормальным условиям по выражению:
где Vн - объем газа, израсходованный за время опыта τ (мин) приведенный к нормальным условиям, Нм3;
V - объем газа, израсходованный за время опыта τ, м3;
Рбср - среднее барометрическое давление за период испытания, Н/м2;
Рсср - давление газа в счетчике, Н/м2;
Рв - давление насыщенных паров воды при средней температуре газа trcp (°C) за время испытания τ (мин), Н/м2.
Часовой расход газа горелкой, приведенный к нормальным условиям, составит Vr = Vн ´ 60/τ.
По полученным часовым расходам газа Vr и времени горения газа в горелке τ гор строится график зависимости Vr = f(τ гор).
Работа проводится в течение 4-х часов.
Отчет должен содержать:
1. Приборы и аппараты для бытового газоснабжения:
а) схема прибора или его газовой части (всего 7 схем);
б) название всех основных частей, из которых состоят приборы;
в) описание газогорелочных устройств в данном приборе;
г) основные показатели приборов (конкретно).
2. Измерение расхода газа, сжигаемого горелкой:
а) схема и описание лабораторной установки;
б) протокол испытаний;
в) обработка результатов испытаний;
г) перечень контрольно-измерительных приборов с краткой технической характеристикой (тип, класс, точность), оценка погрешности измерений;
д) выводы.
