Исходное положение органов управления
⇐ ПредыдущаяСтр 12 из 12
|
|
| Шкаф, блок, пульт | Наименование органа управления | Исходное положение |
| Аппаратная машина | ||
| Щит 995А | Силовой автомат | ВЫКЛ. |
| Переключатель КОНТРОЛЬ–ИЗМЕРЕНИЕ | КОНТРОЛЬ | |
| Переключатель АПЧ | ВЫКЛ. | |
| Шкаф 5 | Переключатель МОЩН. БОЛЬШЕ–ВЫКЛ.–МОЩН. МЕНЬШЕ | МОЩН. МЕНЬШЕ |
| Выключатель МОДУЛЯТОР–ВЫКЛЮЧЕНО | МОДУЛЯТОР | |
| Выключатель ВЫСОКОЕ–ВЫКЛЮЧЕНО | ВЫСОКОЕ | |
| Переключатель ПДУ–ВКЛ.–ВЫКЛ. | ВКЛ. | |
| Переключатель РЕЖИМ ВКЛЮЧЕНИЯ | РАБОЧИЙ | |
| Переключатель ВРАЩЕНИЕ–ЛЕБЕДКА АМУ | ВРАЩЕНИЕ | |
| Переключатель КОНТРОЛЬ | СКОР. | |
| Переключатель ГРУБО–ТОЧНО | ГРУБО | |
| Автомат ПИТАНИЕ | ВКЛ. | |
| Переключатель СИГН. ОРИЕНТ. | ВЫКЛ. | |
| Переключатель ОА-5-30, ОА-10-30, ОА-0 | АО-5-30 | |
| Переключатель В–В+Л–Л | Л | |
| Переключатель НАВЕД.–ВЫКЛ.–КЛАП. | ВЫКЛ. | |
| Переключатель ВВЕРХ–ВНИЗ | Среднее | |
| Ручка СКОРОСТЬ | ||
| Выключатель ОТМЕТКИ | ОТМЕТКИ | |
| Переключатель МАСШТАБ | ||
| Ручка ЯРКОСТЬ | Крайнее левое | |
| Переключатель ИЗЛ. | НЕПР. | |
| Переключатель АПЧ–ВЫКЛ.–НАСТР. | АПЧ | |
| Переключатель СИНХР. | ВНУТР. | |
| Переключатель СИМ.–НЕСИМ. | СИМ. | |
| Переключатель ШАРУ–РРУ | ШАРУ | |
| Кнопка рабочего канала | Нажата | |
| Переключатель КАЛИБР. Х –РАБОТА–КАЛИБР. Y | РАБОТА | |
| Выключатель БАЛАНС | Нижнее | |
| 27 (59) | Переключатель РОД РАБОТЫ | ДИСТ. |
| Переключатель РЕЖИМ ДЗ | ДИСТ. | |
| Переключатель КОНТР.–ЭХО (ПРИЕМ) | ЭХО (ПРИЕМ) | |
| Переключатель ШАРУ СДУ–БЕЗ ШАРУ | ШАРУ СДУ | |
| Переключатель – 2000–ВЫКЛ.–6, 3 | – 2000 | |
| АТГС | Выключатель ПИТАНИЕ | Верхнее |
| Переключатель ВЕНТИЛЯТОР | ВЫКЛ. | |
| Выносной индикатор кругового обзора | ||
| Переключатель В–В+Л–Л | Л | |
| Переключатель НАВЕД.–ВЫКЛ.–КЛАП. | ВЫКЛ. | |
| Переключатель ВВЕРХ–ВНИЗ | Среднее | |
| Ручка СКОРОСТЬ | ||
| Выключатель ПИТАНИЕ | Нижнее | |
| Выключатель ОТМЕТКИ | ОТМЕТКИ | |
| Переключатель МАСШТАБ | ||
| Ручка ЯРКОСТЬ | Крайнее левое | |
| Переключатель М–ВЫКЛ.–НЕПР. | НЕПР. | |
| Переключатель АПЧ–ВЫКЛ.–НАСТР. | АПЧ | |
| Переключатель СИНХР. | ВНУТР. | |
| Переключатель СИМ.–НЕСИМ. | СИМ. | |
| Переключатель ШАРУ–РРУ | ШАРУ | |
| Кнопка рабочего канала | Нажата | |
| Переключатель КАЛИБР. Х –РАБОТА–КАЛИБР. Y | РАБОТА | |
| Выключатель БАЛАНС | Нижнее | |
| Прицеп силовой (ПС-1, ПС-2) | ||
| Щит управления агрегата | Переключатель вольтметра | А – В |
| Переключатель амперметра | А | |
| Переключатель РЕГУЛИРОВКА НАПРЯЖЕНИЯ | РУЧНАЯ | |
| Переключатель СИНХРОН | ОТКЛ. | |
| Ручка РЕГУЛИРОВКА НАПРЯЖЕНИЯ | ||
| Выключатель генератора | ОТКЛ. | |
| Выключатель ПКИ | ОТКЛ. | |
| Выключатель ОСВЕЩЕНИЕ | ОТКЛ. | |
| Выключатель сигнализации ТОПЛИВО | РЕЗЕРВ | |
| Выключатель ПОДОГРЕВАТЕЛЬ | ОТКЛ. | |
| Переключатель ТОПЛИВО | РЕЗЕРВ | |
| Переключатель СТАРТ. СВЕЧИ ОТКЛ. | ОТКЛ. | |
| Рукоятка ОБОРОТЫ | Среднее | |
| Выключатель СТОП | Крайнее левое | |
| Блок 44 | Выключатель СЕТЬ | ОТКЛ. |
| Выключатель АГРЕГАТ 1 | ОТКЛ. | |
| Выключатель АГРЕГАТ 2 | ОТКЛ. | |
| Блок 39 | Выключатель КОМПЕНСИРУЮЩЕЕ УСТРОЙСТВО | ОТКЛ. |
| Блок 38 | Переключатель НАПРЯЖ.СЕТИ | А – Б |
| Переключатель 220 В (380 В) | 220 В (380 В) | |
| Блок 99 | Переключатель ПИТАНИЕ | ВЫКЛЮЧЕНО |
| Переключатель РЕЖИМ РАБОТЫ | Нажать до упора |
ПРИЛОЖЕНИЕ 7
ОГЛАВЛЕНИЕ
| ПРЕДИСЛОВИЕ | ||
| ГЛАВА 1. НАЗНАЧЕНИЕ, СОСТАВ И БОЕВЫЕ ВОЗМОЖНОСТИ РАДИОЛОКАЦИОННОЙ СТАНЦИИ П-18 | ||
| 1.1. Назначение и состав радиолокационной станции П-18 | ||
| 1.2. Боевые возможности радиолокационной станции П-18 | ||
| 1.2.1. Форма и размеры зоны обнаружения | ||
| 1.2.2. Информационная способность и качество радиолокационной информации | ||
| 1.2.3. Помехозащищенность | ||
| 1.2.4. Мобильность и живучесть | ||
| 1.2.5. Технические характеристики радиолокационной станции П-18 | ||
| Контрольные вопросы | ||
| ГЛАВА 2. ВЫБОР ПОЗИЦИИ И РАЗВЕРТЫВАНИЕ РАДИОЛОКАЦИОННОЙ СТАНЦИИ П-18 | ||
| 2.1. Особенности радиолокационных станций метрового диапазона волн | ||
| 2.2. Выбор позиции | ||
| 2.3. Развертывание радиолокационной станции П-18 | ||
| 2.4. Ориентирование радиолокационной станции П-18 | ||
| Контрольные вопросы | ||
| ГЛАВА 3. БОЕВАЯ РАБОТА НА РАДИОЛОКАЦИОННОЙ СТАНЦИИ П-18 | ||
| 3.1. Организация боевой работы и обязанности лиц боевого расчета | ||
| 3.2. Оборудование рабочего места оператора радиолокационной станции П-18 | ||
| 3.3.Назначение органов управления рабочего места оператора РЛС | ||
| 3.4. Включение и контроль функционирования радиолокационной станции П-18 | ||
| 3.5. Выключение радиолокационной станции П-18 | ||
| 3.6. Выбор режима работы радиолокационной станции П-18 | ||
| 3.7. Поиск, обнаружение и проводка целей | ||
| 3.8. Обнаружение и проводка целей в условиях радиолокационных помех | ||
| 3.9. Особенности обнаружения и проводки маловысотных целей | ||
| 3.10. Особенности обнаружения и проводки высотных целей | ||
| 3.11. Особенности обнаружения и проводки скоростных, малоразмерных и маневрирующих целей | ||
| 3.12. Обеспечение целеуказания зенитным ракетным войскам и наведения авиации | ||
| 3.13. Сопряжение РЛС с радиовысотомером ПРВ-13 | ||
| 3.14. Ведение объективного контроля | ||
| Контрольные вопросы | ||
| ГЛАВА 4. БОЕВАЯ РАБОТА В УСЛОВИЯХ ПРИМЕНЕНИЯ ПРОТИВОРАДИОЛОКАЦИОННЫХ РАКЕТ И ОРУЖИЯ МАССОВОГО ПОРАЖЕНИЯ | ||
| 4.1. Особенности боевой работы в условиях применения противорадиолокационных ракет | ||
| 4.2. Организация боевой работы в условиях применения оружия массового поражения | ||
| 4.3. Специальная обработка материальной части РЛС | ||
| Контрольные вопросы | ||
| ГЛАВА 5. НОРМАТИВЫ БОЕВОЙ РАБОТЫ | ||
| 5.1. Норматив № 1. Включение и проверка готовности радиолокационной станции к выполнению боевой задачи | ||
| 5.2. Норматив № 2. Установка режимов работы радиолокационной станции | ||
| 5.3. Норматив № 3. Производительность по выдаче информации | ||
| 5.4. Норматив № 51. Контрольный осмотр агрегата (распределительного устройства) | ||
| 5.5. Норматив № 52. Включение агрегата и подача питания приемникам электроэнергии | ||
| 5.6. Норматив № 53. Перевод питания приемника электроэнергии на резервный агрегат | ||
| 5.7. Норматив № 72. Свертывание (развертывание) радиолокационной станции | ||
| Контрольные вопросы | ||
| ГЛАВА 6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ РАДИОЛОКАЦИОННОЙ СТАНЦИИ П-18 | ||
| 6.1. Основные понятия и виды технического обслуживания | ||
| 6.2. Контрольный осмотр | ||
| 6.2.1. Организация контрольного осмотра | ||
| 6.2.2. Перечень операций контрольного осмотра при включении радиолокационной станции | ||
| 6.3. Ежедневное техническое обслуживание | ||
| 6.3.1. Организация ежедневного технического обслуживания | ||
| 6.3.2. Перечень операций при проведении ежедневного технического обслуживания на радиолокационной станции П-18 | ||
| 6.4. Техническое обслуживание | ||
| 6.4.1. Организация технического обслуживания | ||
| 6.4.2. Методика проведения технического обслуживания | ||
| Контрольные вопросы | ||
| ГЛАВА 7. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ РАДИОЛОКАЦИОННОЙ СТАНЦИИ П-18 | ||
| 7.1. Порядок допуска личного состава к самостоятельной эксплуатации радиоэлектронной техники | ||
| 7.2. Меры безопасности при работе на радиолокационной станции | ||
| 7.3. Меры безопасности при эксплуатации радиолокационной станции П-18 | ||
| 7.3.1. Общие требования | ||
| 7.3.2. Развёртывание и свертывание | ||
| 7.3.3. Включение, работа, выключение, регламентные работы | ||
| 7.3.4. Техническое обслуживание | ||
| 7.4. Меры безопасности при эксплуатации электроустановок | ||
| 7.5. Меры безопасности при работе с горючими и ядовитыми веществами | ||
| 7.6. Правила оказания первой доврачебной помощи | ||
| 7.6.1. При поражении электрическим током | ||
| 7.5.2. Отравление окисью углерода (угорание), углекислым газом и ядовитыми жидкостями | ||
| Контрольные вопросы | ||
| ЗАКЛЮЧЕНИЕ | ||
| ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ | ||
| БИБЛИОГРАФИЧЕСКИЙ СПИСОК | ||
| ПРИЛОЖЕНИЕ 1. Состав аппаратуры радиолокационной станции П-18 | ||
| ПРИЛОЖЕНИЕ 2. Развертывание радиолокационной станции П-18 | ||
| ПРИЛОЖЕНИЕ 3. Свертывание радиолокационной станции П-18 | ||
| ПРИЛОЖЕНИЕ 4. Исходное положение органов управления | ||

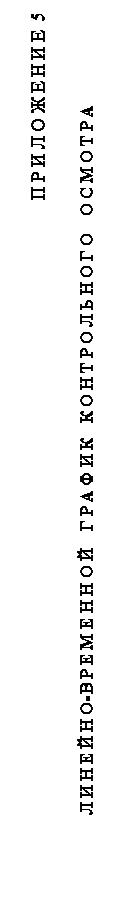

| ПРИЛОЖЕНИЕ 5. Линейно-временной график контрольного осмотра | ||
| ПРИЛОЖЕНИЕ 6. Линейно-временной график ежедневного технического обслуживания | ||
| ПРИЛОЖЕНИЕ 7. Паспорт индикатора РЛС П-18 | ||
| ОГЛАВЛЕНИЕ |
[*] Нумерация блоков приведена в прил. 1
