Фрезерование плоскостей торцовыми фрезами
Торцовые фрезы предназначены для обработки плоскостей на вертикально - и горизонтально-фрезерных станках. Торцовые фрезы в отличие от цилиндрических имеют зубья, расположенные на цилиндрической поверхности и на торце. Торцовые фрезы делятся на насадные (ГОСТ 9304 — 69) с мелкими зубьями и с крупными зубьями и насадные со вставными ножами по ГОСТ 1092 —69. Основными размерами торцовых фрез являются: диаметр — D, длина фрезы — L, диаметр отверстия — d и число зубьев — z. Торцовые фрезы по сравнению с цилиндрическими имеют ряд преимуществ, главными из которых являются: более жесткое крепление на оправке или шпинделе; более плавная работа из-за большого числа одновременно работающих зубьев. Поэтому обработку плоскостей в большинстве случаев целесообразно проводить торцовыми фрезами. Торцовые фрезы, как и цилиндрические, делятся на праворежущие и леворежущие. Праворежущими называют такие фрезы, которые при работе должны вращаться по часовой стрелке (рис. 7, а), а леворежущие — против часовой стрелки (рис. 7, б), если смотреть на фрезу или фрезерную головку сверху (при работе на вертикально-фрезерном станке).

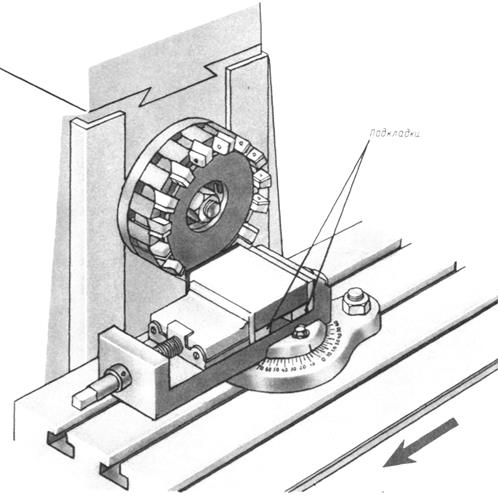

Широкое распространение получили торцовые фрезы, оснащенные пластинками твердых сплавов. Фрезерование плоскостей торцовыми твердосплавными фрезами является более производительным, чем фрезерование цилиндрическими фрезами. В последнее время большое распространение получили торцовые фрезы с неперетачиваемыми твердосплавными пластинками. Стандартом предусмотрено, что у торцовых насадных фрез параметры определены однозначно, т. е. каждому диаметру торцовой фрезы соответствует определенное значение длины фрезы L, диаметра отверстия d и числа зубьев z. Диаметр торцовой фрезы выбирается в зависимости от ширины фрезерования t по формуле Для черновой обработки выбирают торцовые насадные фрезы со вставными ножами или с крупными зубьями. При чистовой обработке следует взять торцовые насадные фрезы с мелкими зубьями. Однако во всех случаях надо отдать предпочтение торцовым фрезам, оснащенным твердыми сплавами, так как машинное время обработки в этом случае значительно сокращается за счет увеличения скорости резания. При работе на вертикально - и горизонтально-фрезерных станках торцовыми фрезами наладка и настройка принципиально ничем не отличаются от наладки и настройки горизонтально-фрезерного станка при работе цилиндрическими фрезами. Поэтому остановимся лишь на отличительных особенностях наладки и настройки при фрезеровании торцовыми фрезами. При фрезеровании торцовой фрезой на горизонтально-фрезерном станке (рис. 8) применяют следующий порядок установки глубины фрезерования. Включить станок и вращение шпинделя и с помощью рукояток продольной, поперечной и вертикальной подач осторожно подвести заготовку к фрезе до легкого касания. Рукояткой продольной подачи вывести заготовку из-под фрезы, выключить вращение шпинделя.

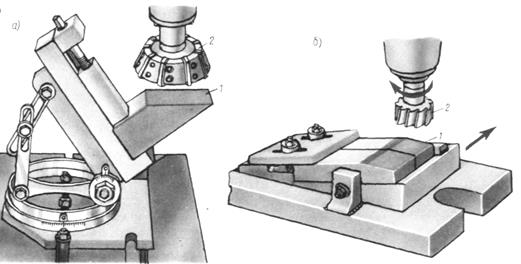

Рукояткой поперечной подачи переместить стол в поперечном направлении на величину, соответствующую глубине резания 3 мм. После установки фрезы на требуемую глубину резания застопорить консоль стола и салазки поперечной подачи, установить кулачки включения механической подачи. Затем плавным вращением рукоятки продольной подачи стола подвести обрабатываемую заготовку к фрезе, не доводя до касания с ней, включить шпиндель, включить механическую подачу, профрезеровать плоскость, выключить станок и произвести измерение обработанной заготовки. При фрезеровании торцовыми твердосплавными фрезами с большими скоростями резания надо уделить внимание соблюдению правил техники безопасности. В таких случаях следует применять защитные экраны или защитные очки во избежание получения ожогов лица или повреждения глаз раскаленной стружкой. Торцовыми фрезами также можно фрезеровать наклонные плоскости и скосы на вертикально-фрезерных станках, устанавливая заготовки под требуемым углом, как и при обработке цилиндрическими фрезами, применяя универсальные тиски (рис. 9, а), поворотные столы или специальные приспособления (рис. 9, б). Фрезерование наклонных плоскостей 1 и скосов торцовыми фрезами 2 можно производить также путем поворота шпинделя, а не заготовки. Это возможно на вертикально-фрезерных станках, у которых фрезерная бабка со шпинделем поворачивается в вертикальной плоскости, например, как у станка 6М12П, а также на широкоуниверсальных станках типа 6М82Ш, у которых вертикальная головка имеет поворот в вертикальной и горизонтальной плоскостях.
