Поршневые гидроцилиндры

Благодаря простоте конструкции и высокой надежности наиболее широкое применение в гидравлических приводах получили поршневые гидроцилиндры.

Поршневые гидроцилиндры подразделяют по следующим признакам:

■ по принципу действия — одностороннего (рис. 2, а, б) и двустороннего (рис. 2, в, г) действия;

■ по числу штоков — с односторонним (рис. 2, в) и двусторонним (проходным)

Рис 2 Поршневые гидроцилиндры

Поршневые гидроцилиндры одностороннего действия выполняют с пружинным возвратом (рис. 4.2, б) или без него (рис. 4.2, а).

Гидроцилиндры с пружинным возвратом. Гидроцилиндры с пружинным возвратом в исходное положение применяют в тех случаях, когда отсутствуют внешние силы для возврата выходного звена в исходное положение. В зависимости от конструктивного исполнения, подобные гидроцилиндры работают на выдвижение (рис. 3, а, б) или на втягивание (рис. 3, в, г) штока. Возвратные пружины могут быть установлены как внутри гидроцилиндра (рис. 3, а, в), так и снаружи (рис. 3, б, г). Поскольку использование возвратных пружин в таких конструкциях, приводит к ограничению величин рабочих ходов такие гидроцилиндры преимущественно применяют в различного рода зажимных механизмах.

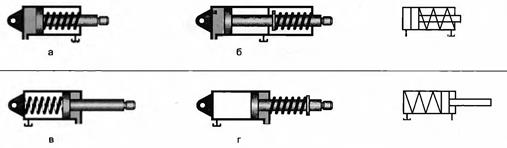

Рис. 3. Гидроцилиндры одностороннего действия с пружинным возвратом
