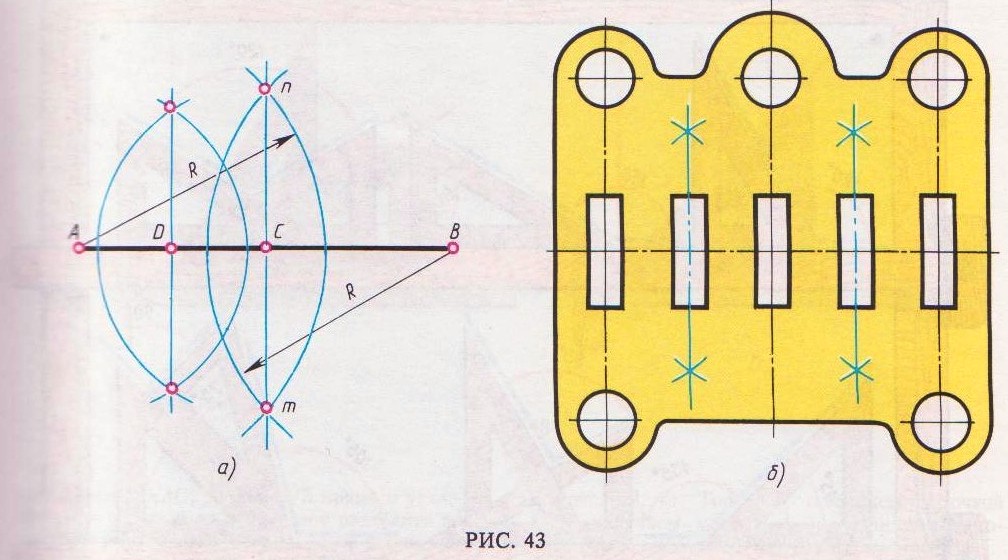

Построение и измерение углов транспортиром
Транспортир – это прибор для измерения и построения углов. Это полукруг с разбивкой на градусы, соединенный с опорной планкой. Для измерения угла транспортир прикладывают опорной планкой к одной из сторон данного угла (рис. 45, а) так, чтобы вершина угла (точка А) совпадала с точкой О на транспортире. Величину угла CAB в градусах определяют по шкале транспортира. Для построения угла заданной величины (в градусах) со стороной АВ и вершиной в точке Л к АВ прикладывают транспортир так, чтобы его центр (точка О) совпал с точкой А прямой АВ, затем у деления шкалы транспортира, соответствуюшего заданному числу градусов (например 55°), наносят точку и.
Транспортир убирают и проводят через точку отрезок АС – получают заданный угол рис. 45, б).

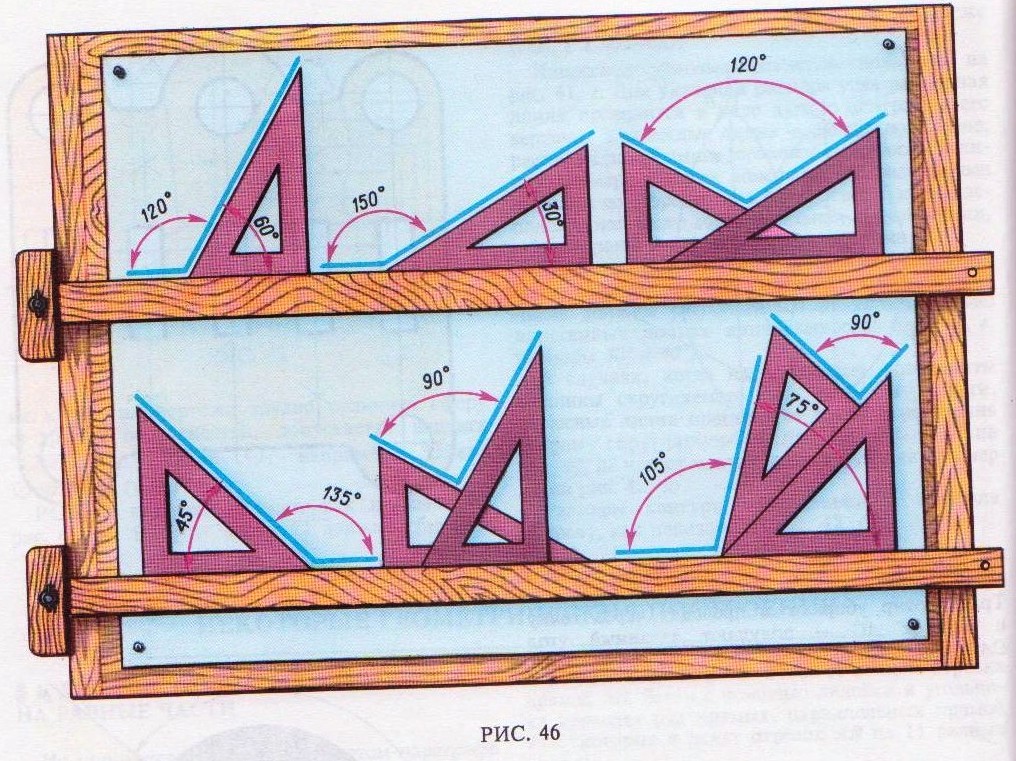

Углы можно строить с помощью угольников с углами 45, 30 и 60° и линейки или рейсшины. На рис. 46 показано, как при различных положениях угольников на рейсшине можно строить углы 60 (120), 30 (150), 45° (135°) и другие при использовании одновременно двух угольников.
Деление прямого угла на три равные части. Из вершины А прямого угла (рис. 47, б) произвольным радиусом R описывают дугу окружности до пересечения ее со сторонами прямого угла в точках а и b, из которых проводят дуги окружности того же радиуса R до пересечения с дугой ab в точках тип. Точки т и п соединяют с вершине; угла А прямыми и получают стороны Am и Аn.
Деление угла на две и четыре равные части. Из вершины угла провести произвольным радиусом дугу до пересечения со сторонами угла ВАС в точках п и к (рис. 47, а). Из полученных точек проводят две дуги радиусом R, несколько большим половины длины дуги пк, до взаимного пересечения в точке т. Вершину угла соединяют с точкой т прямой, которая делит угол ВАС пополам. Эта прямая называется биссектрисой угла ВАС. Повторяя это построение с полученными углами ВАт и тАС угол ВАС можно разделить на четыре равные части и т.д.
углов ВAm и пАС, равные 1/3 прямого угла, т.е. 30°. Если каждый из этих углов разделить пополам, то прямой угол будет разделен на шесть равных частей, каждый из углов будет равняться 15°. Прямой угол ABC можно разделить на три равные части угольником с углами 30 и 60° (рис 48, а). При выполнении чертежей нередко требуется разделить прямой угол на две равные частя. Это можно выполнять угольником с углом 45' (рис. 48, б). Построение угла, равного данному. Пусть задан угол ВАС (рис. 49, а). Требуется построить такой же угол. Через произвольную точку А1 проводим прямую А1С1 (рис. 49, б). Из точки А описываем дугу произвольным радиусом R, которая пересечет угол ВАС в точках т и п (рис. 49, а). Из точки A1 проводим дугу тем же радиусом и получаем точку m1. Из точки m1 проводим дугу радиусом R1, равным отрезку тп, до пересечения с ранее проведенной дугой радиуса R в точке n 1 (рис. 49, б). Точку п 1соединяем с точкой А1 и получаем угол В1А1С1, величина которого равна заданному углу ВАС. Применение вышеизложенного построения угла по заданному показано на рис. 49, в и г. На рис. 49, в изображена деталь, чертеж которой надо вычертить, а на рис. 49, г показан этот чертеж, при выполнении которого использован способ построения угла по заданному.
|
