Сопряжение прямой с дугой окружности

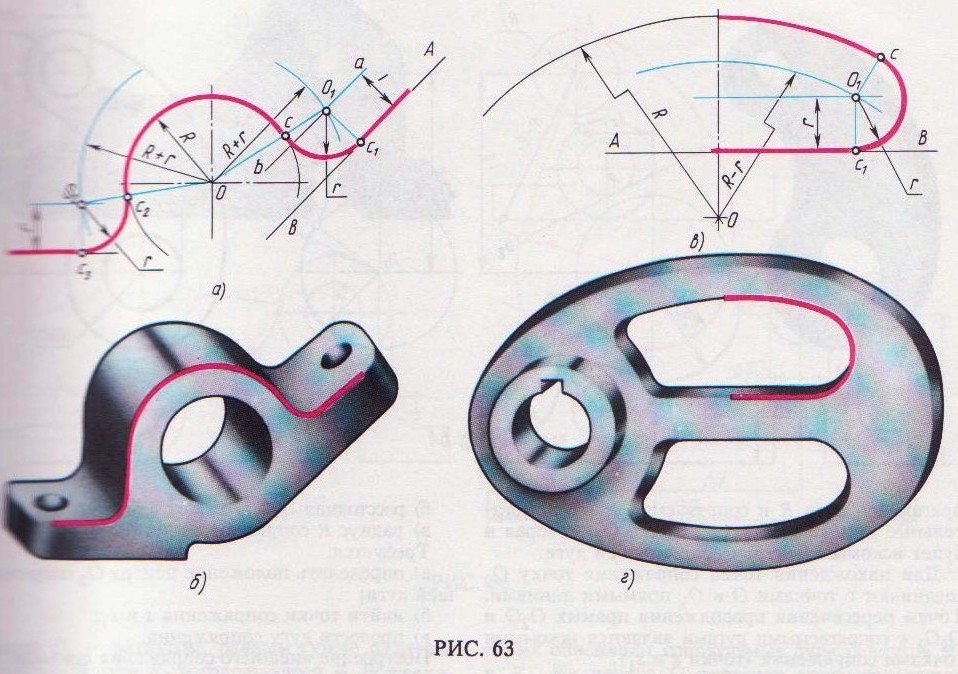

Сопряжение прямой с дугой окружности может быть выполнено с помощью дуги с внутренним касанием (рис. 63, в) и дуги с внешним касанием (рис. 63, а).

На рис. 63, а показано сопряжение дуги окружности радиусом R и прямой АВ дугой окружности радиуса r с внешним касанием. Для построения такого сопряжения проводят окружность радиуса R и прямую АВ. Параллельно заданной прямой на расстоянии, равном радиусу r (радиус сопрягающей дуги), проводят прямую ab. Из центра О проводят дугу окружности радиусом, равным сумме радиусов R и r, до пересечения ее с прямой ab в точке О₁. Точка О₁ является центром дуги сопряжения.

Точку сопряжения с находят на пересечении с прямой ОО₁ с дугой окружности радиуса R. Точка сопряжения с₁ является основанием перпендикуляра, опущенного из центра О₁ на данную прямую АВ. С помощью аналогичных построений могут быть найдены точки О₂, с₂, с₃.

На рис. 63, б показан кронштейн. При выполнении изображения контура этой детали

необходимо выполнить построения, описанные выше.

На рис. 63, в выполнено сопряжение дуги радиуса R с прямой АВ дугой радиуса r с внутренним касанием. Центр дуги сопряжения О₁ находится на пересечении вспомогательной прямой, проведенной параллельно данной прямой на расстоянии r, с дугой вспомогательной окружности, описанной из центра О радиусом, равным разности R-r. Точка сопряжения является основанием перпендикуляра, опущенного из точки О₁ на данную прямую. Точку сопряжения с находят на пересечении прямой ОО₁ с сопрягаемой дугой. Такое сопряжение выполняют, например, при вычерчивании контура маховика, показанного на рис. 63, г.
