ГЛАВА 7. При вычерчивании деталей, контуры очертаний которых состоят из прямых линий и дуг окружностей с плавными переходами от одной линии в другую

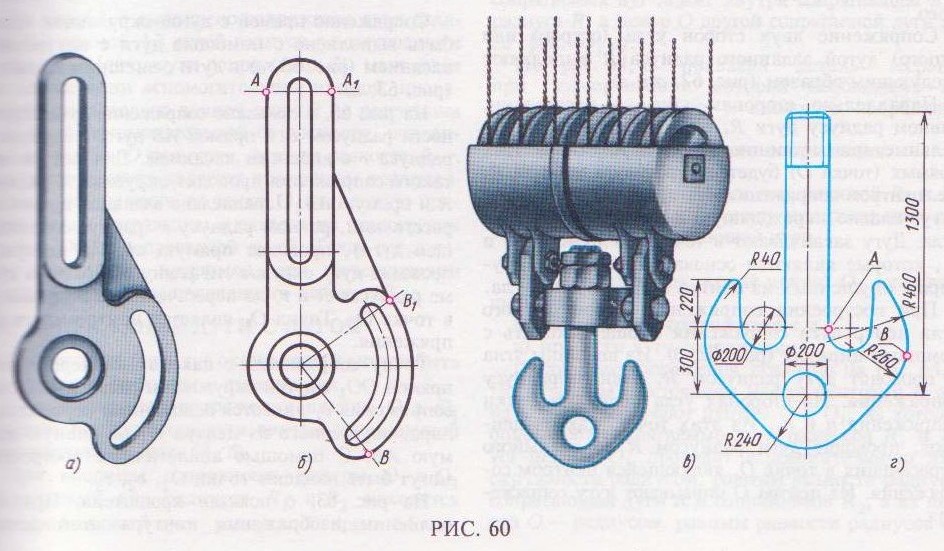

СОПРЯЖЕНИЕ ЛИНИЙ При вычерчивании деталей, контуры очертаний которых состоят из прямых линий и дуг окружностей с плавными переходами от одной линии в другую, часто выполняют сопряжения. Сопряжением называется плавный переход одной линии в другую. На рис. 60 показаны примеры применения сопряжений. Контур рычага (рис. 60, а) состоит из отдельных линий, плавно переходящих одна в другую, например, в точках А, А1 виден плавный переход от дуги окружности к прямой линии, а в точках В, В1 – от дуги одной окружности к дуге другой окружности (рис. 60, б). На рис. 60, в изображен двурогий крюк. На чертеже контура крюка (рис. 60, г) в точке А виден плавный переход от дуги окружности (Ø 200) к прямой линии, а в точке В – от дуги окружности (R 460) к дуге окружности (R 260). Для точного и правильного выполнения чертежей необходимо уметь выполнять построения сопряжений, которые основаны на двух положениях. 1. Для сопряжения прямой линии и дуги необходимо, чтобы центр окружности, которой при-

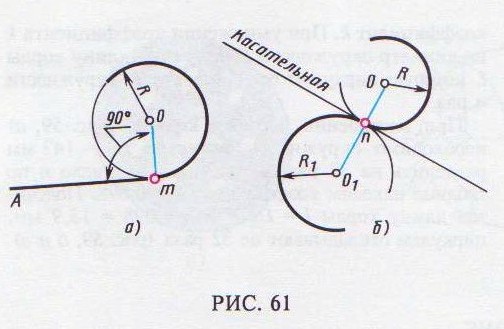

надлежит дуга, лежал на перпендикуляре к прямой, восставленном из точки сопряжения (рис. 62, а). 2. Для сопряжения двух дуг необходимо, чтобы центры окружностей, которым принадлежат дуги, лежали на прямой, проходящей через точку сопряжения (рис. 61, б).
|
