Чертеж детали, изготовленной гибкой

На рис. 371 представлен чертеж скобы (см. рис. 368, в). Скоба выполнена путем гибки заго­товки из листового материала.

На чертеже приведена частичная развертка для уточнения формы и размеров отдельных частей детали. По ГОСТ 2.109–73 чертеж развертки (полный или частичный) должен выполняться только тогда, когда изображение детали, изготов­ляемой путем гибки, не дает представления о действительной форме и размерах отдельных ее элементов. Изображение частичной развертки должно содержать те размеры, которые невозмож­но указать на изображениях готовой детали.

Развертка изображается сплошными основными линиями, толщина которых должна быть равна толщине линии видимого контура на изображении готовой детали. Над изображением развертки размещается знак развертки О_→ ,. При необхо­димости на изображении развертки показывают штрихпунктирными с двумя точками линиями ли­нии сгиба с указанием на полке линии-выноски " Линия сгиба'".

На изображениях детали проставлены те раз­меры, которые необходимы для гибки. Эти разме­ры определяют форму детали после гибки, их используют также для проектирования формооб­разующих поверхностей гибочных штампов: так,

внутренний радиус сгиба нужен для изготовления детали пуансона гибочного штампа или шаблона для гибки на гибочном станке.

Длину согнутого участка на развертке определяют по средней линии (см. выносной элемент).

Длина L согнутого участка при сгибе 90º равна длине дуги АВ окружности диаметра D_ср:

На чертежах указывают внутренний сгиба R_BH (R12) и толщину, поэтому

Dср = 2R_ВH+s,

где s – толщина пластины.

Подставляя числовые значения для этого прав мера, получим

(округляем до 23 мм).

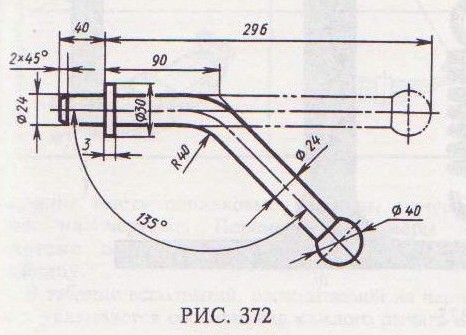

Допускается, не нарушая ясности чертежа, выполнять совмещение изображения части развертки с видом детали. В этом случае развертка изображается штрихпунктирными тонкими линиями с двумя точками), а знак развертки не ставится с. 372).
