Напряжения
На рисунке представлена принципиальная схема компенсационного стабилизатора непрервного действия с последовательным РЭ. Регулирующий элемент выполнен на транзисторе VT1, УПТ на транзисторе – VT2, источником эталлоного напряжения служит стабилитрон VD, резистор R2 ограничивает ток стабилитрона. Делитель напряжения выполнен на резисторах R3, R4.

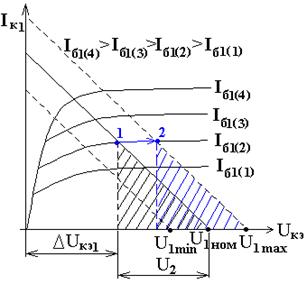

Iδ 1 = I1 – IK2, поэтому ток базы транзистора VT1 уменьшается и транзистор призакрывается. Падение напряжения ∆ UКЭ1 увеличивается, а напряжение в нагрузке восстанавливается. Рассмотрим перемещение рабочей точки на выходных характеристиках транзистора (РЭ) при возрастании входного напряжения. При этом нагрузочная прямая перемещается параллельно вправо по отношению к нагрузочной прямой для номинального уровня U1ном.
При возрастании напряжения U1 катет прямоугольного треугольника U2 остается постоянным, изменяется падение напряжения ∆ UКЭ1 = U1 – U2. Рабочая точка переходит из положения “1” в “2”.
При возрастании тока нагрузки возрастает потребляемый ток от источника IК1, что приводит к увеличению падения напряженя на РЭ - ∆ UКЭ1 и уменьшению напряжения на нагрузке. Рабочая точка переходит из положения “1” в “2” и происходит приоткрывание транзистора VT1 за счет увеличения тока базы. Напряжение на нагрузке восстанавливается.
|
