Местные потери при движении жидкости в трубах.
Местные потери возникают в отдельных местах трубопровода (в тех местах, где трубопровод и поток значительно изменяет свою форму).В этих местах возникают вихревые области, где жидкость имеет вращательные движения. Над созданием и поддержанием вихрей во вращательных движениях бесполезно тратится энергия. Поэтому напор потока жидкости падает. Места, где возникают местные потери называются местными сопротивлениями. К ним относятся: 1.Внезапное расширение трубопровода. 2.Внезапное сужение. 3.Поворот. 4.Наличие крана, клапана, задвижки и т. Д. Для определения местных потерь.
ξ м- коэф-т местного сопротивления находятся в гидравлических справочниках. Vср- средняя скорость в трубе. 6. Путевые потери при движении жидкости в трубопроводе. Зависимость путевых потерь. Формула Дарси: hп=λ LV2ср/2g, где L – длина, (м); Vср – средняя скорость, (м/с); g- ускорение свободного падения; λ –коэффициент сопротивления трения. Шероховатость трубы:

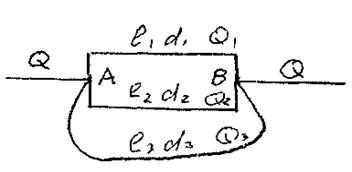

7.Параллельное соединение трубопроводов. Схема прокладки параллельных трубопроводов используется в тех случаях, когда на трассе магистрального трубопровода есть
Жидкость движется по всем ветвям при одинаковой разности напоров:
Поскольку ветвей в системе п,, а число неизвестных в системе уравнений будет п+1, включая напор, затрачиваемый на прохождение жидкости по всем ветвям При решении системы уравнений можно воспользоваться соотношением: Для построения гидравлической характеристики системы параллельных трубопроводов можно воспользоваться методом графического суммирования. Суммирование осуществляется по оси расходов Q. т.к.
|
