Комплекс - включает в себя два и более изделий, не связанных сборочными операциями, но предназначенных для выполнения взаимоувязанных эксплуатационных функций

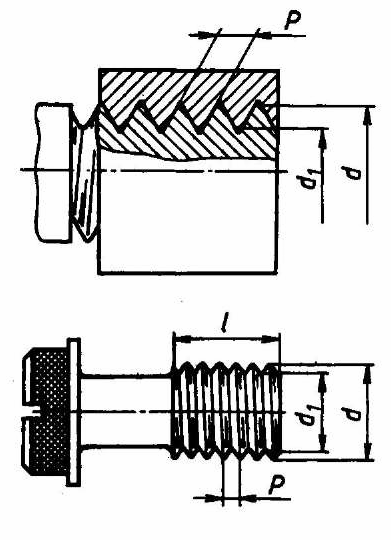

Комплект - состоит из двух и более изделий, имеющих общее эксплуатационное назначение вспомогательного характера, например комплект запасных частей, комплект инструмента и принадлежностей и т.п. 2. Условности и упрощения на сборочных чертежах 1.Сборочные чертежи следует выполнять с упрощениями (ГОСТ 2.109 – 73). 2.Если секущая плоскость проходит вдоль осей винтов, заклепок, шпонок, непустотелых валов, шпинделей, шатунов, рукояток, и т.п., то их на сборочных чертежах показывают нерассеченными (а). 3.Нерассеченными на сборочных чертежах показывают гайки, шайбы и шарики (а). 4.При изображении глухих резьбовых отверстий, резьбу показывают на всю глубину отверстия без конического отверстия от выхода сверла (б). 5.Крепежные резьбовые соединения (винтовые, болтовые, шпилечные) изображают с упрощениями) (ГОСТ 2.315 – 68) (в). 6. Изделия, расположенные за винтовой пружиной, изображенной лишь сечением витков, изображают до зоны, условно закрывающей эти изделия и определяемой осевыми линиями сечений витков (г). 7. На сборочном чертеже допускается не показывать фаски, скругления, галтели, проточки, углубления, выступы, насечки и другие мелкие элементы, а также зазоры между стержнем и отверстием (д). 8. Сварное, паяное, клееное, изделие в сборе с другими изделиями в разрезах и сечения штрихуют как монолитный предмет в одну сторону с изображением границ между деталями этого изделия сплошными линиями (е). 9. Если сборочная единица имеет несколько одинаковых равномерно расположенных деталей, то изображают одну – две детали, а остальные показывают упрощенно или условно, указав в спецификации полное их количество. Аналогично изображают равномерно расположенные отверстия (ж, з). БИЛЕТ 19 1. Сопрягаемая прямая имеет внутреннее касание 1. Из центра О1 дуги меньшего радиуса R1 проводят касательную к вспомогательной окружности, проведенной радиусом (R + R1) проведенной из центра О; 2. Точку касания К0 используют для построения точки сопряжения А на дуге радиуса R; 3. Для получения точки сопряжения А1 на дуге радиуса R1 проводят вспомогательную прямую О1А1 параллельно ОА; 4. Точками А и А1 будет ограничен участок внутренней прямой. 2.Виды разъемных соединений К разъемным неподвижным соединениям относятся: 1. резьбовые; 2. шлицевые; 3. шпоночные; 4. штифтовые; 5. другие БИЛЕТ 20 1. Внешнее сопряжение двух дуг окружностей 2. Резьбовые соединения Резьбовое соединение - разъёмное соединение деталей машин при помощи винтовой или спиральной поверхности (резьбы), наиболее распространено из-за многочисленных достоинств. В простейшем случае для соединения необходимо закрутить две детали, имеющие резьбы с подходящими друг к другу параметрами. Для рассоединения (разъема) необходимо произвести действия в обратном порядке.
|
