Прямые в пространстве параллельны, если их одноименные проекции параллельны;






Прямой угол проецируется в прямой, если одна из его сторон параллельна плоскости проекций, а другая не перпендикулярна к ней;

Прямая линия параллельна плоскости, если она параллельна любой прямой, принадлежащей заданной плоскости;

8. Проекция плоской фигуры – плоская фигура.

Построение плоских изображений основано на методе ортогонального проецирования

2. Особенности оформления сборочного чертежа

БИЛЕТ 6.

1. Составление эскизов деталей изделий с натуры

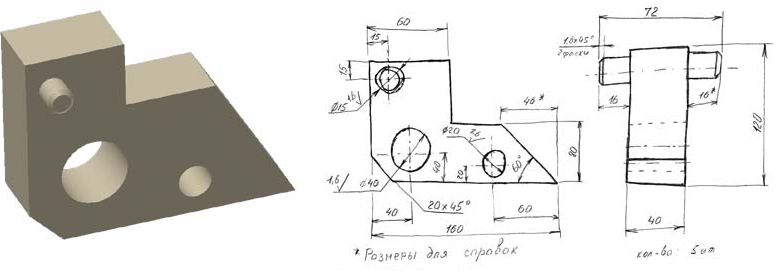

Эскиз — это чертеж, предназначенный для разового использования в производстве, выполненный «от руки», в глазомерном масштабе, с соблюдением пропорций изображаемого предмета, по правилам прямоугольного проецирования и содержащий все данные для изготовления изделия

Составление эскизов деталей с натуры состоит из двух стадий:

Подготовительной;

Основной.

Этапы подготовительной стадии:

Осмотреть деталь, провести анализ ее формы в целом и установить, из каких геометрических форм она состоит;

Определить наименование детали, ее назначение, принцип работы детали в изделии и из какого материала она изготовлена;

Определить главное изображение детали - изображение на фронтальной плоскости проекций.

Определить необходимое количество изображений (видов, разрезов, сечений и выносных элементов).

Этапы подготовительной стадии:

Для эскиза выбирают соответствующий формат листа, наносят на нем рамку и основную надпись;

Определяют соотношение габаритных размеров детали;

Наносят оси симметрии, центровые линии отверстий, пазов, выступов;
