Выполняют все необходимые надписи, заполняют технические требования, основную надпись чертежа, технические характеристики детали и пр.
|
|
Разница между чертежом и эскизом заключается в том, что первый выполняется в масштабе — чертежными инструментами, а второй — от руки в глазомерном масштабе.
2. Спецификация сборочного чертежа
Спецификация - это основной конструкторский документ, содержащий перечень составных частей изделия и конструкторских документов, относящихся к этому изделию.
Спецификацию составляют на отдельных листах формата А4 в соответствии с ГОСТ 2.108-68, заглавный лист по форме 2, а последующие по форме 2а
Спецификация состоит из разделов, которые располагаются в следующей последовательности:
1. Документация.
2. Сборочные единицы.
3. Детали.
4. Стандартные изделия.
5. Прочие изделия.
6. Материалы.
7. Комплекты.
Наименование каждого раздела указывают в виде заголовка в графе «Наименование» и подчеркивают тонкой линией
В графе «Формат» записывают номер формата, на котором выполнен чертеж (эскиз). Если документ выполнен на нескольких листах различных форматов, то в графе «Формат» проставляют знак «*», а в графе «Примечание» перечисляют все форматы в порядке их увеличения.
Графу «Зона» на учебном чертеже не заполняют.
В графе «Поз.» записывают в порядке возрастания номер позиций составных частей изделия.
В графе «Обозначение» записывают номер чертежа.
В графе «Наименование» - название деталей или сборочных единиц.
В графе «Кол.» указывают количество составных частей изделия.
В графе «Примечание» указывают дополнительные сведения для планирования и организации производства.
БИЛЕТ 7
1. Центральное проецирование
См.билет 5 вопрос 1.
2. Деление окружности на пять и десять равных частей. Построение правильных пятиугольника и десятиугольника.
Чтобы разделить окружность на пять равных частей:
1.

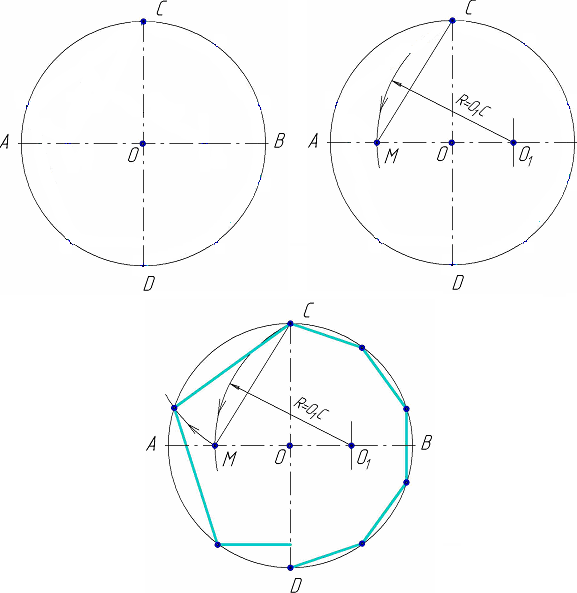

В окружности заданного радиуса R проводят два взаимно перпендикулярных диаметра AB и CD;
2. Делят радиус OD пополам в точке O1;
3. Из точки O1 проводят дугу радиусом О1С до ее пересечения с диаметром АВ в точке М;
4. Отрезок СМ равен стороне правильного вписанного в окружность диаметром АВ пятиугольника;
5. Отрезок ОМ равен стороне правильного вписанного в окружность диаметром АВ десятиугольника;
6. Отложив величину, равную 1/5 и 1/10 окружности, делят ее на пять и десять равных частей;
7. Соединив последовательно засечки (вершины n-угольника) отрезками прямых, получают правильные пяти- и десятиугольники.
БИЛЕТ 8
1. Шрифты по ГОСТ 2.304-81
Буквы, цифры и знаки шрифта должны иметь четкое начертание, которое обеспечивает их быстрое, безошибочное и однозначное восприятие и понимание отображенной ими информации.
Стандарт устанавливает чертежные шрифты для всех отраслей промышленности следующих размеров: 1, 8; 2, 5; 3, 5; 5; 7; 10; 14; 20; 28; 40.
Размер шрифта определяет высоту прописных h (в мм) и строчных букв
с = 7/10·h
Шрифт Тип А без наклона с толщиной линий шрифта d = h /14

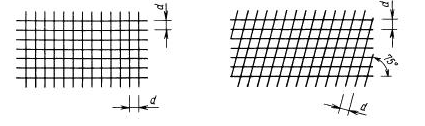

Шрифт Тип А с наклоном около 75о с толщиной линий шрифта d = h /14;
Шрифт Тип Б без наклона с толщиной линий шрифта d = h /10;
Шрифт Тип Б с наклоном около 75о с толщиной линий шрифта d = h /10
Таблица.
2. Деление окружности на три, шесть, двенадцать равных частей
Чтобы разделить окружность на три, шесть или двенадцать равных частей:
1. В окружности заданного радиуса R проводят два взаимно перпендикулярных диаметра AB и CD;
2. Из любого конца диаметра (например из точки А) проводится дуга радиусом R до пересечения с окружностью в точках 1 и 2;
3. Отрезок 12 будет являться стороной правильного треугольника 1В2;
4. Отрезки А1 = А2 равны стороне правильного вписанного в окружность радиуса R шестиугольника;
5. Отрезки 1С = 2D равны стороне правильного вписанного в окружность радиуса R двенадцатиугольника;
6. Отложив величину, равную 1/3, 1/6 и 1/12 окружности, делят ее на три, шесть и двенадцать равных частей;
7. Соединив последовательно засечки (вершины n-угольника) отрезками прямых, получают правильные трех-, шести- и двенадцатиугольники.
БИЛЕТ 9.
1. Аксонометрические проекции
Для построения наглядных изображений применяют способ аксонометрического пpоециpования, состоящий в том, что предмет вместе с системой трех взаимно пеpпендикуляpных осей координат, параллельно пpоециpуется на плоскость, называемую плоскостью аксонометрических проекций (картинной плоскостью).
