I. Входящие в технический проект чертежи общих видов содержащие исходные данные для выполнения рабочей документации
Рабочая конструкторская документация - это совокупность констpуктоpских документов, предназначенных для изготовления и испытаний опытного образца, установочной партии, серийного (массового) производства изделий. Рабочая конструкторская документация содержит: 1. текстовые конструкторские документы; графические конструкторские документы. 2.Болтовое соединение Болт - крепёжная резьбовая деталь в виде цилиндрического стержня головкой, часть которого снабжена резьбой Размеры и форма головки позволяют использовать ее для завинчивания болта при помощи стандартного гаечного ключа. Обычно на головке болта выполняют коническую фаску, сглаживающую острые края головки и облегчающую пользование гаечным ключом при соединении болта с гайкой.

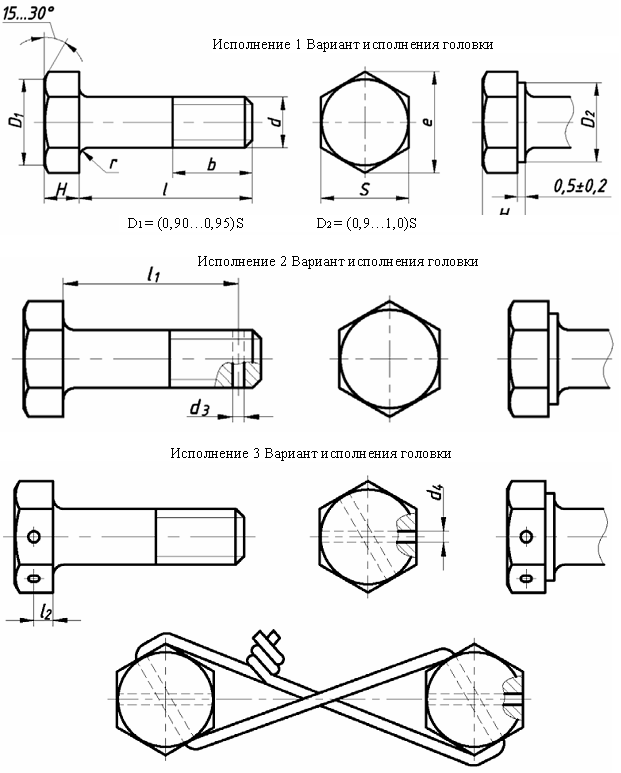

Болтовое соединение состоит из: 1. соединяемых деталей (1, 2); 2. шайбы (3); 3. гайки (4), 4. болта (5). Относительные размеры элементов болтового соединения определены и соотнесены с наружным диаметром резьбы: 1. диаметр окружности, описанной вокруг шестиугольника D=2d; 2. высота головки болта h=0, 7d; 3. длина резьбовой части lо=2d+6; 4. высота гайки H=0, 8d; 5. диаметр отверстия под болт d=l, ld; 6. диаметр шайбы Dш=2, 2d; 7. высота шайбы S=0, 15d. Болты с шестигранными головками имеют до пяти исполнений: Исполнение 1 – без отверстия в стержне. Исполнение 2 – с отверстием в стержне под шплинт. Исполнение 3 – с двумя сквозными отверстиями в головке, предназначенными для прошплинтовки проволокой в целях предотвращения самоотвинчивания болта. Исполнение 4 – с круглым отверстием в торце головки болта. Исполнение 5 – с круглым отверстием в торце головки болта и отверстием в стержне.
1.длина L болта; 2.длина резьбы Lо; 3.размер под ключ S; 4.обозначение резьбы Md. Высота H головки в длину болта не включается. БИЛЕТ 23 1. Разрезы
2. Шпилечное соединение
1. соединяемых деталей (1, 2); 2. шайбы (3); 3. гайки (4); 4. шпильки (5). Соединение деталей шпилькой применяется тогда, когда нет места для головки болта или когда одна из соединяемых деталей имеет значительную толщину. В этом случае экономически нецелесообразно сверлить глубокое отверстие и ставить болт большой длины. Соединение шпилькой уменьшает массу конструкций.
Чертеж шпилечного соединения выполняют в следующей последовательности: 1. Изображают деталь с резьбовым отверстием. 2. Изображают шпильку. 3. Вычерчивают изображение второй соединяемой детали. 4. Изображают шайбу. 5. Изображают гайку. Примеры условного обозначения шпилек: Шпилька М8 х 60 ГОСТ 22038—76 — с крупной метрической резьбой диаметром 8 мм, длина шпильки 60 мм, предназначена для ввертывания в легкие сплавы, длина ввинчиваемого конца 16 мм; Шпилька М8 х 1, 0 х 60 ГОСТ 22038—76 — та же, но с мелким шагом резьбы —1, 0 мм БИЛЕТ 24 1. Внутреннее сопряжение двух дуг окружностей
2. Зубчатые передачи
|
