Зубчатое (шлицевое) соединение

Зубчатое(шлицевое)соединение представляет собой многошпоночное соединение, в котором шпонка выполнена заодно с валом и расположена параллельно его оси.

Зубчатые соединения используются для передачи крутящего момента, а также в конструкциях, требующих перемещения деталей вдоль оси вала, например в коробках скоростей.

Благодаря большому числу выступов на валу зубчатое соединение может передавать большие мощности и обеспечивать лучшую центровку вала и колеса.

ГОСТ 2.409—74 устанавливает условные изображения зубчатых валов, отверстий и их соединений.

БИЛЕТ 25

1. Единая система технологической документации

2. Пружины

БИЛЕТ 26

1. Внешневнутреннее сопряжение двух дуг окружностей

2. Винтовое соединение

Винт представляет собой резьбовой стержень с головкой, форма и размеры которой отличаются от головок болтов.

В зависимости от формы головки винтов они могут завинчиваться ключами или отвертками, для чего в головке винта выполняют специальный шлиц (прорезь) для отвертки

Винт отличается от болта наличием прорези (шлица) под отвертку.

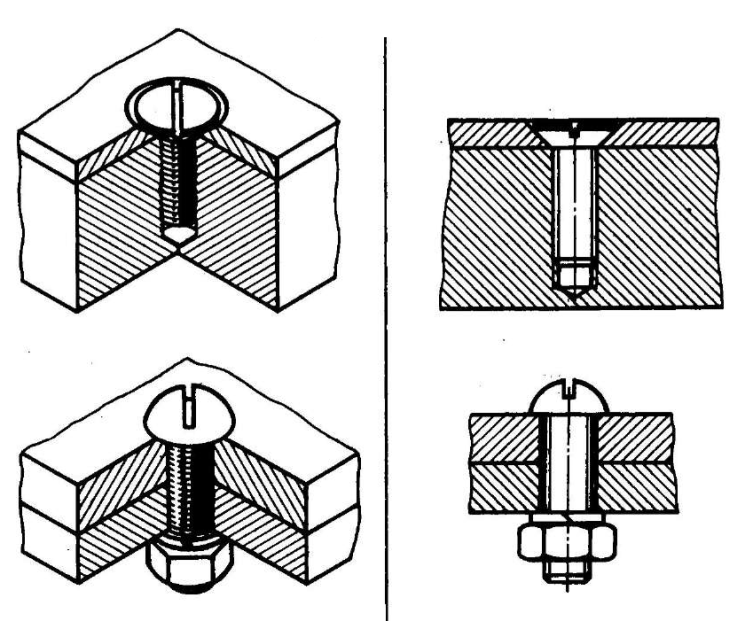

Винтовое соединение - соединение деталей, осуществляемое с помощью винта, ввинчиваемого в одну из соединяемых деталей, либо винта, шайбы и гайки

Соединение винтом включает соединяемые детали и винт с шайбой.

В соединениях винтами с потайной головкой и установочными винтами шайбу не ставят.

По назначению винты разделяются на:

§ крепежные - применяются для соединения деталей путем ввертывания винта резьбовой частью в одну из соединяемых деталей.

§ установочные - используются для взаимного фиксирования деталей.

установочных винтах стержень нарезан полностью и они имеют нажимной конец цилиндрический, конический или плоский

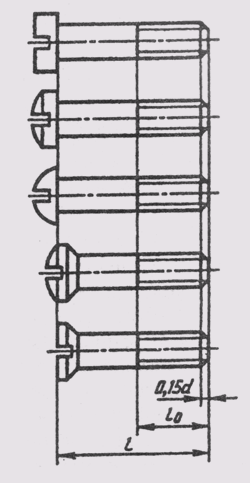

В зависимости от условий работы винты изготовляются:

1. с цилиндрической головкой (ГОСТ 1491—80),

2. полукруглой головкой (ГОСТ 17473—80),

3. полупотайной головкой (ГОСТ 17474—80),

4. потайной головкой (ГОСТ 17475—80) со шлицем,

5. с головкой под ключ и с рифлением.

На чертеже форму винта со шлицем полностью передает одно изображение на плоскости, параллель оси винта.

При этом указывают:

1. размер резьбы;

2. длину винта;

3. длину нарезанной части (lо = 2d + 6 мм);

4. условное обозначение винта по соответствующему стандарту.

Последовательность выполнения чертежа винтового соединения:

1. Изображают соединяемые детали. Одна из них имеет резьбовое отверстие, в которое ввинчивается резьбовой конец винта.

2. На разрезе резьбовое отверстие показывается частично закрытым резьбовым концом стержня винта.

3. Другая соединяемая деталь показывается с зазором, существующим между цилиндрическим отверстием верхней соединяемой детали и винтом.

4. Изображают винт.

Примеры условных обозначений винтов:

1. Винт М12х50 ГОСТ 1491-80 - с цилиндрической головкой, исполнение 1, с резьбой М12 с крупным шагом, длиной 50 мм;

2. Винт 2M12x1, 25x50 ГОСТ 17475-80 - с потайной головкой, исполнение 2, с мелкой метрической резьбой диаметром 12 мм и шагом 1, 25 мм, длина винта 50 мм.

БИЛЕТ 27.

1. Сопряжение дуги окружности и прямой линии дугой
