Из центра О1 радиусом R проводят сопрягающую дугу между точками А и В.
2. Сварные соединения Сварка – один из наиболее прогрессивных способов соединения составных частей изделия и имеет значительные преимущества перед литьем и соединением заклепками. Сваркой называют процесс получения неразъемного соединения твердых предметов, состоящих из металлов, пластмасс или других материалов, путем местного их нагревания до расплавленного или пластического состояния без применения или с применением механических усилий. Существует множество видов сварки и способов их осуществления,: § ручная дуговая (ГОСТ 5264-80); § автоматическая и полуавтоматическая сварка под флюсом (ГОСТ 11533-75); § дуговая сварка в защитном газе (ГОСТ 14771-76); § контактная сварка (ГОСТ 15878-79) и др. Подробно способы сварки описаны в ГОСТ 19521–74 «Сварка металлов. Классификация» Сварное соединение - неразъемное соединение, выполненное сваркой. Сварное соединение включает четыре образующиеся в результате сварки зоны металла в изделии: § зону сварного шва (1); § зону сплавления (2); § зону термического влияния (3); § часть основного металла (4), прилегающую к зоне термического влияния. Сварной шов - участок сварного соединения, образовавшийся в результате кристаллизации расплавленного металла. Металл шва - сплав, образованный расплавленным основным и наплавленным металлами или только переплавленным основным металлом. Основной металл - металл соединяемых частей подвергающихся сварке. Зона сплавления - зона, где находятся частично оплавленные зерна металла на границе основного металла и металла шва. Эта зона нагрева ниже температуры плавления. Нерасплавленные зерна в этой зоне разъединяются жидкими прослойками, связанными с жидким металлом сварочной ванны и в эти прослойки имеют возможность проникать элементы, введенные в ванну с дополнительным металлом или сварочными материалами. Поэтому химический состав этой зоны отличен от химического состава основного металла.
По способу взаимного расположения свариваемых деталей различают соединения: стыковые - сварное соединение двух элементов, примыкающих друг к другу торцовыми поверхностями и расположенных в одной плоскости или на одной поверхности; угловые - сварное соединение двух элементов, расположенных под углом и сваренных в месте примыкания их краев; тавровые - сварное соединение, в котором торец одного элемента примыкает под углом и приварен к боковой поверхности другого элемента; внахлестку - сварное соединение, в котором сваренные элементы расположены параллельно и частично перекрывают друг друга.

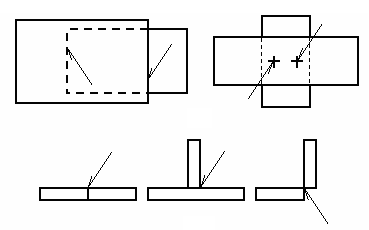

Условные изображения и обозначение швов сварных соединений выполняются в соответствии с ГОСТ 2.312-72. Сварные швы изображают: если шов видимый - сплошными основными линиями; если шов невидимый – штриховыми линиями. От изображения шва проводят одностороннюю стрелку с линией-выноской

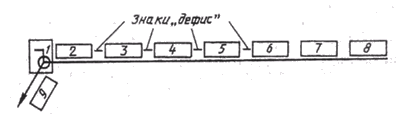

а) на полке линии-выноски, проведенной от изображения шва с лицевой стороны; б) под полкой линии-выноски, проведенной от изображения шва с оборотной стороны. За лицевую сторону принимают: § для одностороннего шва сварного соединения - сторону, с которой производят сварку; § для двустороннего шва сварного соединения с несимметрично подготовленными кромками - сторону, с которой производят сварку основного шва. § двустороннего шва сварного соединения с симметрично подготовленными кромками - может быть принята любая сторона. Структура условного обозначения стандартного шва:
|
