Поверхности винтовые

Винтовая поверхность получается винтовым перемещением образующей. Как известно, винтовое перемещение характеризуется вращением вокруг оси и одновременно поступательным движением, параллельным этой оси.

В зависимости от формы образующей, винтовые поверхности бывают линейчатые и нелинейчатые.

Винтовые поверхности широко применяются в машиностроении (резьба крепежных изделий, ходовых винтов, шнеков и др.).

Определитель винтовой поверхности:

F(a, m)[ A ],

где a — образующая (кривая или прямая);

m — направляющая — винтовая линия;

[ A ] — указания о характере винтового перемещения образующей.

Линейчатые винтовые поверхности называют ГЕЛИКОИДАМИ.

Если образующая пересекает ось, геликоид называют закрытым.

Если она скрещивается с осью, геликоид — открытый.

В зависимости от угла наклона образующей к оси, геликоиды различают

— прямые, когда угол равен 90^о;

— косые, когда угол произвольный, отличный от 0^о и 90^о.

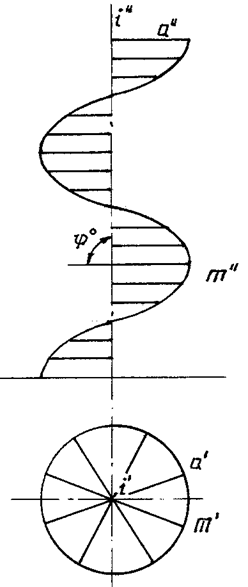

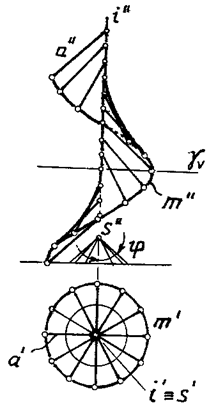

На рис. 136 показан закрытый прямой геликоид. Закрытый косой геликоид изображен на рис. 137.

Закрытый прямой геликоид иногда называют винтовым коноидом.

Почему? Для ответа следует сравнить рис. 137 и рис. 122.

Рис. 136 Рис. 137
