Специфика конструирования установочных сборочных приспособлений
Исходными данными при конструировании являются: 1. Чертёж изделия и технические условия на его приёмку. 2. Технологический процесс сборки изделия, устанавливающий последовательность и содержание сборочных операций с указанием принятого базирования и применяемых оборудования и инструмента. 3. Заданная производительность сборки и режимы работы на сборочных операциях. Конструирование приспособления начинают с разработки схем базирования объединяемых деталей изделия. При этом выделяют основную базовую деталь. Затем определяют взаимное расположение установочных элементов, реализующих принятые схемы базирования деталей. Зная силы, возникающие в процессе сборки, устанавливают место приложения и величину сил закрепления деталей. Исходя из этого и с учётом серийности производства выбирают конструкцию и размер зажимного устройства. Далее выявляют элементы для направления собираемых деталей, устанавливают необходимые вспомогательные устройства и после этого оформляют конструкцию корпуса приспособления. При конструировании используют имеющиеся нормы и стандарты. При конструировании установочных сборочных приспособлений особое внимание необходимо уделить базированию сопрягаемых деталей. В зависимости от требуемой точности их взаимного положения в готовом изделии назначают допуски на размеры установочных и направляющих элементов сборочного приспособления. Назначение допусков производится на основе решения размерных цепей, в которых выдерживаемые при сборке размеры являются замыкающими звеньями. Рассмотрим как это делается на примере сборки узла, конструктивная схема которого представлена на рис.6.1, а. При сборке узла необходимо зафиксировать на валу хомут и выдерживать при этом определённую величину зазора При расчёте размерной цепи по методу полной взаимозаменяемости: где Эта формула справедлива для случая, когда сборка осуществляется с использованием нескольких приспособлений (дублёров) или приспособлений – спутников на а/л. Если сборку выполняют в одном приспособлении, то величину Из формулы (1), зная Аналогично можно определить допуск на размер Рис. 6.1. Схемы размерных цепей сборочных приспособлений При сборке неразъёмных соединений методом пайки, сварки и склеивания необходимо учитывать зазоры между установочными элементами приспособления и базовыми поверхностями собираемого изделия. На рис.6.1, б показана схема приспособления для пайки в печи деталей А и В. место пайки показано жирной линией. Пайку производят с общим нагревом приспособления и изделия. Для учёта различного теплового расширения приспособления и деталей изделия нужно предусмотреть зазор Если При сложных формах деталей величина Допуск TL на размер L приспособления можно назначить достаточно широким, если соединяемые детали прижаты друг к другу по стыку С. В этом случае точность выдерживаемого размера

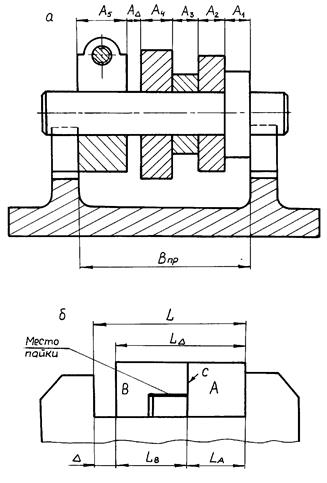

Откуда допуск на размер L приспособления: Аналогично можно определить допуск TL при расчёте размерной цепи по методу неполной взаимозаменяемости. Сборочное приспособление для пайки, сварки и склеивания должно обеспечить заданную точность при длительной эксплуатации и многократном нагреве (при пайке твёрдыми припоями температура нагрева может достигать 700…12000 С). При необходимости удаления не полностью охлаждённого изделия из приспособления, последнее предпочтительно иметь разборным. Выбор материала для основных деталей приспособления определяет его долговечность и точность сборки. Коэффициент теплового расширения материала деталей изделия должен быть меньше, чем коэффициент расширения материала приспособления. В этом случае можно допустить меньшие тепловые зазоры Приспособление для пайки погружением рекомендуется изготавливать из жаропрочных никелевых или коррозионно–стойких сталей, т.к. углеродистая сталь загрязняет ванну. В приспособлении не должно быть углублений, препятствующих стеканию припоя. Если пайку производят с индукционным нагревом деталей, то близко расположенные к индуктору детали приспособления рекомендуется выполнять из неметаллических материалов (микалекса, керамики), обладающих химической стойкостью к флюсу и высокими изоляционными свойствами. Если применяют металлические детали, то их нельзя выполнять в виде кольца или замкнутой петли, т.к. в них индуцируются ТВЧ. Их делают пустотелыми и охлаждают водой. Приспособления для склеивания периодически подвергают очистке от накапливающихся следов клея. Поскольку большинство клеев не удаляется растворителями, нужно предусматривать быстрый съём (или разборку) приспособления для его нагрева до температуры при которой клей разрушается (около 3000 С). После этого производят очистку деталей приспособления металлическими щётками.
|
