Студопедия

Главная страница Случайная страница

КАТЕГОРИИ:

АвтомобилиАстрономияБиологияГеографияДом и садДругие языкиДругоеИнформатикаИсторияКультураЛитератураЛогикаМатематикаМедицинаМеталлургияМеханикаОбразованиеОхрана трудаПедагогикаПолитикаПравоПсихологияРелигияРиторикаСоциологияСпортСтроительствоТехнологияТуризмФизикаФилософияФинансыХимияЧерчениеЭкологияЭкономикаЭлектроника






Материалов шамотно-графитовых стопорных пробок






С целью установления технических параметров эксплуатации при высоких температурах углеродсодержащих стопорных пробок проведенf работf по определению высокотемпературной деформации и ползучести образцов материала изделий. Они имели вид параллелепипеда с размерами30х36х43 мм. Термообработка проведена при температуре синтеза материала пробки, что соответствовала значению450 (Рис.2.17).

Рис.2.17. Внешний вид образца материала изделия приготовленного для изучения деформации и ползучести

Температура для изучения ползучести была выбрана в пределах 1200 , которая установлена исходя из значений начала деформации в пределах не более 0, 4%. Процент деформации в процессе исследования составил не более 3%, что соответствуют требованиям эксплуатации.

Исходя из результатов наблюдений можно заключить (фотографии образца до и после испытания на деформацию под нагрузкой и ползучесть при температуре 1400 (Рис.2.18), что внешний вид и форма образцов не претерпевают изменения, структура образца изменилась, она стала более плотной, размеры пор уменьшились. Однако все это не влияет на эксплуатационные характеристики пробки.



Рис.2.18. Фотографии образца до (справа) и после (слева) испытаний на деформацию под нагрузкой и ползучесть при температуре 1200 оС.

Данные образцы испытывали на однопозиционной установке для определения высокотемпературной деформации при нагреве и ползучести материалов при сжатии. На всех кривых, полученных при нагревании предварительно термообработанных при температуре 300°С образцов (рис..2.19), имеется перегиб в интервале 450-750°С, который исчезает при повышении температуры предварительной термообработки до 900°С и выше (рис. 2.20). Наличие перегиба связано с взаимодействием компонентов и дальнейшей эволюцией структуры цементного каркаса, образовавшегося при предварительной термообработке до 300°С.. Эти изменения обусловлены фазовыми превращениями.



Рис. 2.19.Деформация при нагревании алюмосиликатных образцов, термообработанных при 300°С образцов, нагрузка, МПа: 1 - 0, 04; 2 - 0, 2; 3 - 0, 4; 4 - 0, 6 и 5 - 0, 8



Рис.2.20 Деформация при нагревании алюмосиликатных образцов (0, 2 МПа) после предварительной термообработки при температуре, °С: 1 - 300; 2 – 900 и 3 – 1400.

Из данных рис. 2.19, видно, что до температуры порядка 1100°С наблюдается расширение, причем чем выше нагрузка, тем оно меньше; при дальнейшем нагреве происходит сжатие. Температура начала сжатия увеличивается с 1100°С до 1250°С с ростом температуры предварительной термообработки композиций от 300 до 900°С (рис.2.20). Стабильная структура цемента формируется после предварительной термообработки при 900°С в течение 1 ч. выдержки. При нагреве образцов, предварительно термообработанных при 1400°С (рис. 2.20) деформация под нагрузкой 0, 2 МПа начинается при 1350°С, что всего на 50 градусов ниже температуры их предварительной термообработки. На рисунке 2.21 приведены кривые деформации при нагреве и в режиме ползучести образцов при 1200°С, прошедших предварительную термообработку при 1300°С в течение 12 ч. без нагрузки (рис. 2.21 а) и под нагрузкой 0, 4 МПа (рис. 2.21б). Образцы, предварительно термообработанные под нагрузкой при 1300°С, показывают меньшую величину деформации (рис. 2.21б). В то же время, увеличение нагрузки от 0, 2 до 0, 8 МПа при предварительной термообработке в течение 12 ч. при 1300°С мало влияет на ход кривых при 1500°С (рис. 2.22).

а)

б)

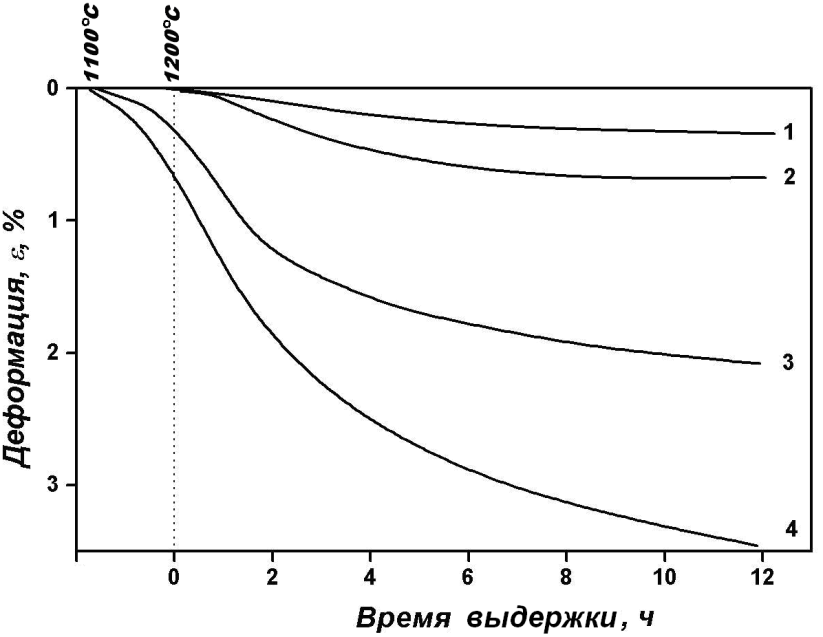

Рис. 2.21. Деформация алюмосиликатных образцов и ползучесть при 1200°С (а) и 1300°С (б) после предварительной термообработки при 1300°С в течение 12 ч. без нагрузки (а) и под нагрузкой 0, 4 МПа (б). Нагрузки при испытаниях, МПа: а – 0, 1 (1); 0, 2 (2); 0, 4 (3) и 0, 8 (4); б – 0, 4 (1), 0, 8 (2), 1, 6 (3) и 3, 2 (4).

Рис. 2.22. Деформация при нагревании от 1300 до 1500°С и ползучесть при 1500°С под нагрузкой 0, 2 МПа образцов после предварительной термообработки при 1300°С в течение 12 ч. под нагрузками, МПа: 1 – 0, 2; 2 – 0, 4; 3 – 0, 8.

Деформация при данных условиях уменьшается с повышением температуры предварительной термообработки композиции до 1350°С. Из полученных данных следует, что для эксплуатации материалов на основе алюмосиликатов и неорганического связующего при температурах до 1550°С оптимальной является температура термообработки 1350°С. Высокие эксплуатационные свойства полученных композитов на основе неорганической связки позволяют говорить о возможности их применения для изготовления углеродсодержащих композиционных материалов и изделий.


Поделиться с друзьями:

mylektsii.su - Мои Лекции - 2015-2024 год. (0.005 сек.)Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав Пожаловаться на материал
