![]() Главная страница Случайная страница КАТЕГОРИИ: АвтомобилиАстрономияБиологияГеографияДом и садДругие языкиДругоеИнформатикаИсторияКультураЛитератураЛогикаМатематикаМедицинаМеталлургияМеханикаОбразованиеОхрана трудаПедагогикаПолитикаПравоПсихологияРелигияРиторикаСоциологияСпортСтроительствоТехнологияТуризмФизикаФилософияФинансыХимияЧерчениеЭкологияЭкономикаЭлектроника |
Изделий из самотвердеющей массы на основе фосфатных связующих. С целью установления технических параметров эксплуатации при высоких температурах изделий из самотвердеющей массы на фосфатных связующих проведена работа по

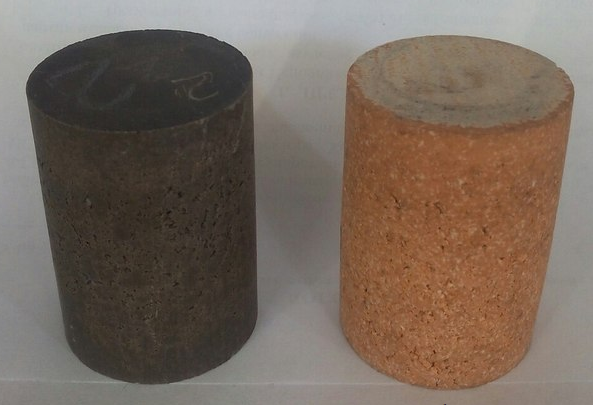

С целью установления технических параметров эксплуатации при высоких температурах изделий из самотвердеющей массы на фосфатных связующих проведена работа по определению высокотемпературной деформации и ползучести образцов материала изделий. Они имели вид цилиндра. Термообработка проведена при температуре синтеза материала пробки, что соответствовала значению 300 Рис.2.23. Внешний вид образца материала изделия приготовленного для изучения деформации и ползучести Температура для изучения ползучести была выбрана в пределах 1000 Исходя из результатов наблюдений можно заключить (фотографии образца до и после испытания на деформацию под нагрузкой и ползучесть при температуре 950 Рис.2.24. Фотографии образца до (справа) и после (слева) испытаний на деформацию под нагрузкой и ползучесть при температуре 950 оС. Перед испытанием на деформацию под стандартной нагрузкой 0, 2 МПа и ползучесть под этой же нагрузкой образцы предварительно были термообработаны при 900°С сначала сушили в сушильном шкафу со скоростью подъема температуры до 110°С равной 0, 2-0, 3 град/мин с выдержкой при 110°С в течение 1 ч, затем нагревали в муфельной печи со скоростью около 1 град/мин, время выдержки при 300°С - 1 ч, до 900°С - со скоростью 2 град/мин. Температура для изучения ползучести была выбрана в пределах 1400°С, которая установлена исходя из значений начала деформации в пределах не более 2%. Процент деформации в процессе исследования (рис.2.25 и 2.26) составил не более 1%, что является допустимым значением для изготовления керамических изделий. Исходя из результатов наблюдений можно заключить (это следует из фотосъемок образца трубчатой массы до и после испытания на деформацию под нагрузкой и ползучесть при температуре 1400°С): внешний вид и форма не изменились, однако структура претерпевает фазовые изменения, что отражается на размерах пор - они уменьшились, плотность увеличилась. Рис.2.25. Деформация под стандартной нагрузкой 0, 2МПа при температуре 1400℃. Рис.2.26 Ползучесть под стандартной нагрузкой 0.2М Па при температуре 1400°С.
|
