Контрольная работа №3. Определение схемных функций электронных схем топологическими методами.
Контрольная работа предполагает формирование топологической математической модели и определение по ней заданной схемной функции для электронной схемы с активным многополюсным компонентом. Выполнение контрольной работы включает следующие этапы: – формирование схемы замещения по переменному току для заданного диапазона частот; – формирование математической модели электронной схемы одного из видов: сигнального графа Мэзона в гибридном координатном базисе (с использованием косвенного способа построения на основе причинно-следственного принципа формирования уравнений); сигнального U-графа Мэзона (с использованием прямого способа построения); обобщенного сигнального U-графа (с использованием прямого способа построения). – определение по сформированным математическим моделям выражений для заданных схемных функций.

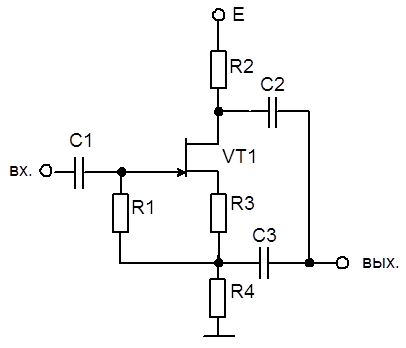

Контрольная работа направлена на оценку степени усвоения студентами материала тематического раздела “Определение схемных функций электронных схем методом сигнальных графов”. Необходимый теоретический материал изложен в разделе учебного пособия [3.1]. Примеры выполнения типовых вариантов контрольной работы представлены в разделе 4 учебно-методического пособия [3.2]. Пример типового варианта контрольной работы.
|
