Входное и выходное напряжения связаны с напряжениями главных сечений выражениями
которые могут быть представлены в виде матричного уравнения:
где
Объединив (6.27) и (6.29) в одно матричное уравнение
и решив его относительно
Сравнивая (6.30) с (6.22) получаем выражения, связывающие y-параметры четырехполюсника с матрицей эквивалентных параметров схемы:
(6.31)
Учитывая (6.15) и (6.16), выражения (6.31) для y-параметров могут быть представлены в виде:
(6.32)

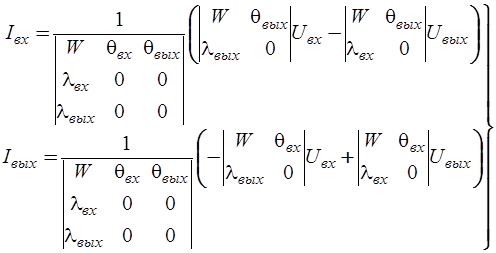

Подставляя (6.32) в выражения (6.24)-(6.26) и учитывая, что
Расчет АЧХ и ФЧХ избирательного RC-усилителя с двойным Т-образным мостом в цепи обратной связи на основе уравнений в расширенной системе координат
Параметры полюсного графа
Проводимость ветвей нагрузки и источника сигнала

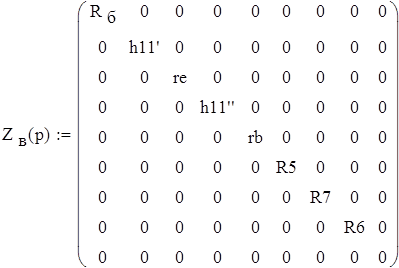

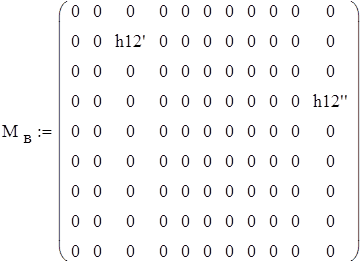

Матрица главных сечений для хорд Компонентные матрицы
Обобщенная компонентная матрица
Матрица эквивалентных параметров схемы
|
