Дайте определение электропривода в виде структурной схемы.

Дайте определение электропривода.

Электропривод – это электромеханическая система, состоящая из устройства преобразования (ПрУ), эл. Машины (ЭМ), передаточного устройства (ПУ), устройства управления и защиты (УУ) и рабочих органов технологической машины (РОТМ). Источником энергии эл.привода является электрическая сеть.

Электрический привод (сокращённо — электропривод) — это электромеханическая система для приведения в движение исполнительных механизмов рабочих машин и управления этим движением в целях осуществления технологического процесса.

Электропривод – это электромеханическая система, состоящая, в общем случае, из взаимодействующих преобразователей электроэнергии, электромеханических и механических преобразователей, управляющих и информационных устройств и устройств сопряжения с внешними электрическими, механическими, управляющими и информационными системами, предназначенная для приведения в движение исполнительных органов рабочей машины и управления этим движением в целях осуществления технологического процесс.

Дайте определение электропривода в виде структурной схемы.

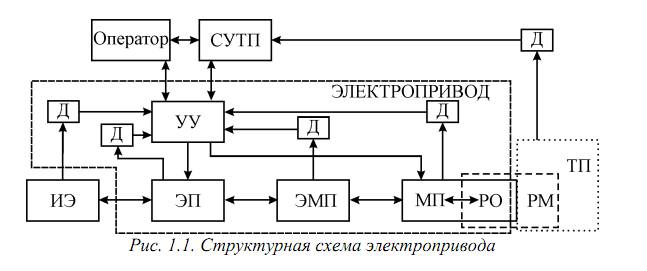

1) Взаимная связь элементов, входящих в состав электропривода в общем виде представлена на рис. 1.1 в виде структурной схемы.

ИЭ – источник энергии, ЭП – эл.преобразователь, ЭМП – электромех-ий преобраз-ль, МП –мех-ий преобраз-ль, РО – рабочий орган, РМ – рабочий механизм, СУТП – система управления технолог-им процессом, УУ – управляющее устройство, Д- датчики, ТП – технолог-ий процесс.

2) Источником энергии эл.привода является электрическая сеть.

Эл.сеть ПрУ ЭМ ПУ РОТМ

УУ

ПрУ – устойство, кот. согласует напр.сети и эл.машины

ПУ – механич.система, кот. Согласует параметры эл.машины с технол.машины

3)

1-электрическая сеть, 2-преобразовательное устройство(тр-р, преобраз.), 3-ЭД. 4-передаточное устройство(редуктор), 5-рабочий орган, 6-устройство управления.

ИЛИ

Основным элементом любого электропривода 6 служит электрический двигатель 1, который вырабатывает механическую энергию (МЭ) за счет потребляемой электрической энергии, т.е. является электромеханическим преобразователем энергии. От электродвигателя механическая энергия через передаточное устройство 9 (механическое, гидравлическое, электромагнитное) подается на исполнительный орган 7 рабочей машины 8, за счет чего тот совершает требуемое механическое движение. Функция передаточного устройства заключается в согласовании параметров движения электродвигателя и исполнительного органа
