Конструирование тяговых звёздочек
Тяговая звёздочка имеет венец, посредством которого она сцепляется с тяговой цепью, и ступицу, которой она соединяется с валом. Конструирование тяговой звёздочки начинают с определения размеров венца. Затем выбирают конструкцию звёздочки и определяют остальные её размеры. Профиль и размеры венца звёздочки определяются в зависимости от размеров тяговой цепи по ГОСТ 592 – 81 (см. табл. 18, 19). Долговечность привода цепного конвейера во многом зависит от износостойкости зубьев тяговой звёздочки. Рабочие поверхности зубьев тяговой звёздочки подвергаются износу при набегании на неё цепи. Поэтому следует делать звёздочки с наибольшей возможной твёрдостью рабочих поверхностей её зубьев.

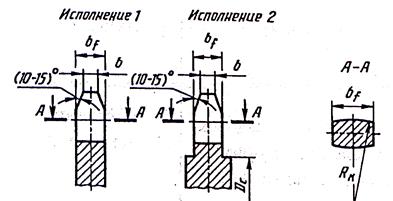

Таблица 19
Тяговые звёздочки, как правило, имеют большой диаметр и малую толщину венца. Поэтому при выборе ее конструкции нужно учитывать возможность появления вибрации венца в осевом направлении. При конструировании звёздочек, у которых венец выполняется заодно со ступицей (рис. 20 а), нужно венец выполнять исполнения 2 (см. табл. 19), а заготовку для них получать литьём из сталей 40Л и 45Л ГОСТ 977–75, т.к. штамповка весьма затруднительна. Целесообразнее делать звёздочки составными, у которых венец изготавливают из листа и соединяют его со ступицей сваркой или болтами. Венец сварных звёздочек (рис. 20 б) изготавливают из низкоуглеродистых сталей 15 и 20 с цементацией венца на глубину 1, 0–1, 5 мм и закалкой до HRCЭ 50–60. При соединении венца со ступицей болтами (рис. 20 в) венец можно изготовить из среднеуглеродистых сталей 40 и 45 ГОСТ 1050-88 или легированных 40Х ГОСТ 4543-71 с поверхностной закалкой до твёрдости HRCЭ 40–50. При этом ступица звёздочки может быть изготовлена литьём из серого чугуна, и при износе зубьев звёздочки заменяется только её венец. Диаметр отверстия в ступице d определяется диаметром вала в месте посадки на него звёздочки, который должен быть немного больше диаметра заплечика для подшипника и желательно иметь значение, соответствующее ГОСТ 6636 – 69.
а) б) в)
Рис. 20. Конструкции звёздочек
Диаметр ступицы
|
