Прядок выполнения работы. 11.3.1. Записать технические характеристики измерительных приборов в таблицу 11.
|
|
11.3.1. Записать технические характеристики измерительных приборов в таблицу 11.
11.3.2. Собрать и изучить схему электрической цепи (рис. 11.).
11.3.3. Получив разрешение преподавателя, поставить переключатель в положение 0, 7L1 и включить стенд. С помощью регулятора напряжения установить напряжение в цепи, при котором ток не превышает 0, 5А [U=(50-60)В]. Показания приборов записать в таблицу 11.
11.3.4. Собрать электрическую цепь для измерения взаимной индуктивности (рис. 11.2.).
11.3.5. Результаты наблюдений записать в таблицу 11.
11.3.6. Снять напряжение регулятором до «0» и соединить катушки встречно. Подать напряжение с помощью регулятора в цепи, при котором ток в цепи не превышает 0, 5А. U=(50-60)В.
11.3.7. Результаты наблюдений записать в таблицу 11.
11.3.8. Таблица показаний и расчетов.
Таблица 11.
| № п/п | Объект измерения | Замеры | Расчеты | |||||
| Uв | IА | fГц | wС-1 | XОм | LГн | МГн | ||
| - | ||||||||
| - | ||||||||
11.3.9. Расчетные формулы.
 |
 |

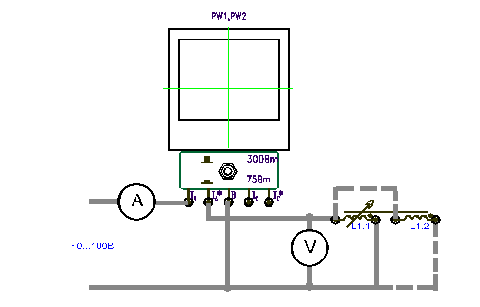

Рис. 11.1.
Рис. 11.2.
Сделать заключение по данной лабораторной работе.
11.4.1. Факторы, влияющие на индуктивность катушки.
11.4.2. Факторы, влияющие на взаимную индуктивность двух катушек.
