Цель работы.








7.1.1. Опытная проверка принципа наложения токов.



Оборудование.



7.2.1. Источник электроэнергии – 2 шт.

7.2.2. Амперметр (0-0, 5)А – 1 шт.

7.2.3. Амперметр (0-1)А – 3 шт.

7.2.4. Вольтметр (0-25)В – 1 шт.

7.2.5. Вольтметр (0-100)В – 1 шт.



Прядок выполнения работы.



7.3.1. Записать технические характеристики измерительных приборов в таблицу 7.1.

7.3.2. Измерить э.д.с. исследуемых источников электрической энергии Е1 и Е2.

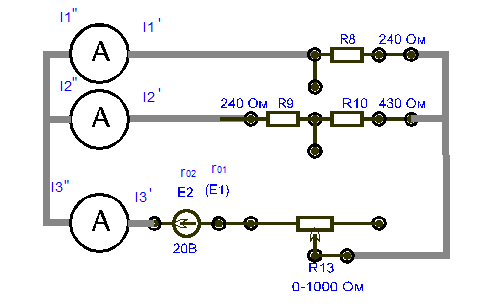

7.3.3. Собрать и изучить схему электрической цепи (рис. 7.1.).






Рис. 7.1.



7.3.4. Э.д.с. источника Е2 установить порядка (45-55)В. Значения токов I1¢ , I2¢ , I3¢ , I1¢ ¢ , I2¢ ¢ , I3¢ ¢ записать в таблицу 7.2.

7.3.5. Значения внутренних сопротивлений r01 и r02, сопротивлений резисторов взять R1, R2, R3 из лабораторной работы № и записать в таблицу 7.2.

7.3.6. Собрать и изучить схему электрической цепи (рис. 7.2.).






Рис. 7.2.



7.3.7. Таблица показаний и расчетов.



Таблица 7.2.

Способ определения токов Е1 Е2 I1¢ I2¢ I3¢ I1¢ ¢ I2¢ ¢ I3¢ ¢ I1 I2 I3
В А
Из опыта
Из расчета



7.3.8. Расчет токов для второй схемы записать в отчете. Расчет токов произвести методом наложения.



Сделать заключение по данной лабораторной работе.

7.4.1. Опытное подтверждение принципа наложения.





8. Лабораторная работа № 8



«Изучение принципа законов Кирхгофа»
