Прядок выполнения работы. 13.3.1. Записать технические характеристики измерительных приборов в таблицу 13.
13.3.1. Записать технические характеристики измерительных приборов в таблицу 13. 13.3.2. Собрать и изучить схему электрической цепи (рис. 13.). 13.3.3. Установить регулятор напряжения в положение «0», переключатель на катушке L1 в положение 0, 3. 13.3.4. Получив разрешение преподавателя, включить стенд. В схему подать напряжение с регулятора, при котором ток в цепи устанавливается не более 0, 5А [U=(50-60)В]. 13.3.5. Увеличивая индуктивность катушки, для (4-5) значений индуктивности, показания приборов записать в таблицу 13. 13.3.6. Таблица показаний и расчетов.
Таблица 13.

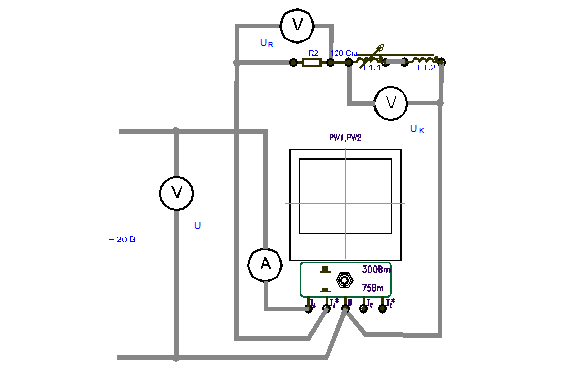

Рис. 13.
13.3.7. Расчетные формулы.
13.3.8. По данным таблицы построить графики зависимостей. P = f(LK); XK = f(LK); Q = f(LK); S = f(LK); cosj = f(LK); 13.3.9. Для одного значения индуктивностей построить векторную диаграмму, треугольник сопротивления и треугольник мощностей.
Сделать заключение по данной лабораторной работе. 13.4.1. Характер изменения сопротивлений, силы тока при изменении индуктивности. 13.4.2. Характер изменения мощностей и коэффициента мощности при изменении индуктивности.
14. Лабораторная работа № 14
«Неразветвленная цепь переменного тока с активным сопротивлением и емкостью»
|
