УСТАНОВКА ДЛЯ СОРТИРОВКИ БАНДЕРОЛЕЙ УСБ – М
1 ЦЕЛЬ РАБОТЫ Изучение устройства и принципа работы УСБ – М, ознакомление с процессом сортировки бандеролей и постпакетов.
Рисунок 8.1 - Установка УСБ – М. Общий вид
2 ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ
2.1 НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ДАННЫЕ
Полуавтоматическая установка типа УСБ-М предназначена для сортировки по направлениям бандеролей и постпакетов установленных габаритов и массы. Технические данные 1 Техническая производительность, шт./ч 2400 2 Число рабочих мест 2 3 Число накопителей 40; 60; 80; 100; 140; 160; 180; 200 4 Скорость сортировочного конвейера, м/с 0, 4 5 Скорость ленты питателя, м/с 0, 3 6 Мощность привода сортировочного 3, 0 конвейера, кВт 7 Мощность привода питателя, кВт 1, 1 8 Мощность, потребляемая аппаратурой 1, 2 управления, кВт 9 Габариты сортируемых бандеролей и 350*170*50 постпакетов, мм 10 Масса сортируемых ПО, кг 0, 1 – 3, 0 Рисунок 8.2 - Схема установки УСБ – М
2.2 ОПИСАНИЕ УСТРОЙСТВА УСБ-М
Установка (рисунок 8.2) представляет собой сортировочный тележечный конвейер на два рабочих места 4 сортировщиков. Она состоит из распределительного конвейера 1, стоек управления и питания 6. Распределительный конвейер- это двухцепной тележечный конвейер, состоящий из станции приводной 8 (рисунок 8.3), натяжной 4, загрузочной 3, промежуточных секций (рисунок 8.4) грузонесущих тележек и накопителей 2. ![]() ![]() ![]() ![]() ![]() 1- Тяговая цепь; 2- Электродвигатель; 3- Клиноременная передача; 4- Редуктор. Рисунок 8.3 - Моторная группа приводной станции
![]() ![]() ![]() 1- Тележка верхнего яруса; 2- Тяговая цепь; 3- Тележка нижнего яруса. Рисунок 8.4 - Фрагмент ценного конвейера с тележками на поворотном устройстве Благодаря диагональному креплению грузонесущих тележек и возможности их двухстороннего поворота, накопители по длине конвейера располагаются в два яруса по обе стороны от него. Такое конструктивное решение позволяет использовать всю линейную часть конвейера для сортировки бандеролей и постпакетов по верхнему и нижнему ярусу (рисунок 8.5, рисунок 8.6). ![]() ![]() ![]() ![]() 1 - Тележечный конвейер; 2 - Накопители. Верхний ярус; 3 - Накопители-тележки. Нижний ярус. Рисунок 8.5 - Накопители УСБ-М
![]() 1-Тележечный конвейер; 2- Заходной лоток верхнего яруса накопителей. Рисунок 8.6 - Накопители УСБ – М. Вид сверху Натяжная станция совмещает в себе натяжное устройство тяговых цепей конвейера, два загрузочных устройства и привод датчиков импульсов. Загрузочные устройства представляют собой два коротких ленточных транспортера, приводимых в движение от тяговых цепей конвейера, через электромагнитную муфту. Муфта включается после нажатия кнопок клавиатуры с приходом стартового импульса от датчика синхронизации. К загрузочной секции по обе стороны примыкают два ленточных транспортера-питателя 3 и два рабочих стола 4 оператора. На каждом рабочем месте имеются пульт управления распределительным конвейером, педаль управления транспортером - питателем и пульт, оборудованный клавиатурой из 32 кнопок (рисунок 8.7).
![]() ![]()
1 - Пульт управления; 2 - Транспортер-питатель.

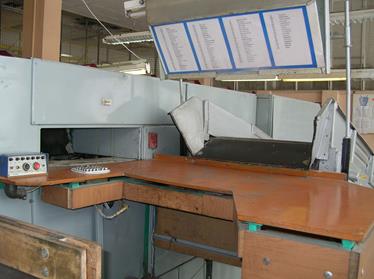

Рисунок 8.7 - Рабочий стол оператора установки УСБ – М
2.3 ПРИНЦИП РАБОТЫ УСБ-М
![]() ![]() ![]() ![]() ![]()
1 – Стол оператора; 2 – Бандероль; 3 – Загрузочное устройство (транспортер); 4 – Пульт управления.
Рисунок 8.8 - Загрузочное устройство
Транспортерная линия приводится в движение и отправление с нее направляется через лоток на очередную платформу тележки сортировочного контейнера. Перед подходом к месту ее разгрузки срабатывает электромагнит механизма сброса, установленный на секции конвейера (рисунок 8.9).
![]()
1 – Платформа тележки; 2 – Рычаг; 3 – Рама тележки.
Рисунок 8.9 - Механизм сброса бандероли в накопитель
Электромагнит открывает встречную стрелку, на которой находится ролик рычага поворота платформы, и последняя поворачивается на 40°. В таком положении платформа находится до 8 секунд, чего достаточно для схода в лоток бандероли (рисунок 8.10). Далее платформа, проходя через попутную стрелку, возвращается в исходное положение. При переполнения накопителя срабатывает клапан (датчик), расположенный перед накопителем, механизм сброса данного направления блокируется, а все бандероли, предназначенные в него, последуют в «справочный» накопитель. При переполнении справочного накопителя привод сортировочного конвейера автоматически выключается и на пульте появляется световой сигнал.
Рисунок 8.10 - Тележка в наклонном положении
Установка рассчитана на сортировку бандеролей (постпакетов), определенных максимальных габаритов. Превышение допустимой высоты бандеролей, отправляемой с рабочего места, регистрируется датчиком аварийной остановки конвейера, и он автоматически останавливается. Датчик установлен в загрузочной станции между первым и вторым загрузочными устройствами. На силовом пульте предусмотрен соответствующий световой сигнал (рисунок 8.11) на случай, если бандероль (постпакет) окажется за габаритами платформы грузонесущей тележки и направляется на верхний ярус конвейера, в зоне приводной станции предусмотрен блокировочный клапан, который в этом случае автоматически выключает конвейер, а на силовой пульт выдается световой сигнал.
![]() ![]()
1 – Силовой шкаф; 2 – Стойка управления. Рисунок 8.11 - Силовой шкаф и стойка управления УСБ – М
3 ПРАКТИЧЕСКАЯ ЧАСТЬ
Выполняется на установке УСБ-М, установленной в производственном помещении ПОПП. Порядок выполнения работы: 3.1 Включить в силовом шкафу автомат питания установки. 3.2 Разблокировать блоки питания в стойке путем нажатия кнопок, расположенных на корпусе блоков. 3.3 Разблокировать блоки селекторов путем нажатия в силовом шкафу кнопки «разбл. селекторов». 3.4 Кнопкой «пуск» на силовом пульте включить конвейер.
4 МЕРЫ БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТЫ
4.1 Перед включением установки необходимо: - проверить наличие защитных ограждений движущихся частей; - проверить отсутствие открытых токоведущих частей; - проверить отсутствие посторонних предметов на установке; - проверить отсутствие на пульте управления запрещающих плакатов; 4.2 Категорически запрещается при работе установки прикасаться к ее рабочим органам и движущимся частям.
5 СОДЕРЖАНИЕ ОТЧЕТА
5.1 Цель работы. 5.2 Назначение и устройство УСБ – М. 5.3 Принцип работы установки. 5.4 Выводы.
6 КОНТРОЛЬНЫЕ ВОПРОСЫ ПО РАБОТЕ
6.1 назначение УСБ – М. 6.2 Что представляет собой установка. 6.3 Рассказать о распределительном конвейере. 6.4 Что входит в состав натяжной станции. 6.5 С помощью каких устройств происходит установка конвейера при сортировке негабаритных почтовых отправлений. 6.6 Принцип работы УСБ – М.
|
