Теоретические сведения
2.1 УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ДАННЫЕ
Технические данные комплекса КПУ 1 Габаритные размеры, мм: длина 5542+700·n٭ ширина, полная (несущего полотна) 960/800 высота (несущего полотна) 880; 2 Скорость движения груза несущего роликового полотна транспортера-накопителя, м/сек 0, 4; 3 Скорость движения ленты транспортера-питателя 0, 6; 4 Диаметр ролика несущего полотна, мм 42; 3 Тяговый орган грузонесущего роликового полотна - втулочно-роликовая цепь с шагом, мм 25, 4; n٭ - число промежуточных секций, длиной 700 мм.

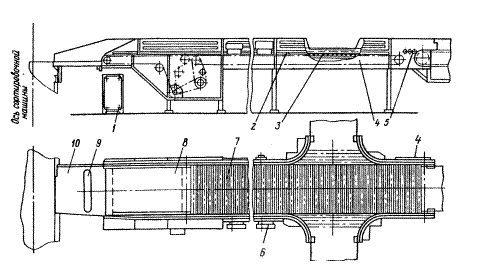

1 – Пульт управления; 2 – Типовая секция; 3 – Несущее роликовое полотно; 4 – Конечная секция; 5 – Роликовый переход; 6 – Фотореле; 7 – Конвейер-накопитель; 8 – Конвейер-питатель; 9 – Клапан управления транспортером-питателем; 10 – Приемный стол сортировщика. Рисунок 11.2 - Схема комплекса питания установок КПУ
2.2 УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ КПУ
![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]()
1 – Система конвейеров; 2 – Конвейер-накопитель установки КПУ; 3 – Конвейер-питатель установки КПУ; 4 – Приемный стол сортировщика установки КПС-М; 5 – Установка для сортировки грузов КПС-М.
Рисунок 11.3. - Конвейерная линия подачи посылок на установку КПС-М

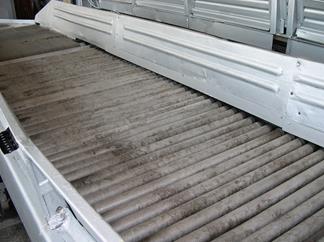

Штучные грузы по системе конвейеров 1 (рисунок 11.3) поступают на комплекс питания установок КПУ, состоящей из конвейера-накопителя – 2, конвейера-питателя – 3, поступают на рабочее место сортировщика – 4 установки КПС-М – 5. Конвейер-накопитель выполнен в виде цепного конвейера с роликовым несущим полотном (рисунок 11.4). Привод цепи осуществляется от асинхронного электродвигателя через червячный редуктор.
![]() ![]() ![]()
1 – Несущее роликовое полотно; 2 – Бортовое ограждение конвейера-накопителя; 3 – Конвейер-накопитель.
Рисунок 11.4 - Конвейер-накопитель комплекса КПУ
Рама конвейеров накопителя и питателя единая и выполнена из типовых секций длиной 1400 мм и промежуточных секций длиной 700 мм, соединенных между собой накладками. В местах стыковки комплекса КПУ с примыкающими конвейерами устанавливаются роликовые переходы – 5 (рисунок 11.2). Конвейер-питатель (рисунок 11.5) представляет собой короткий стационарный ленточный конвейер, смонтированный на общей раме с приводной станцией конвейера-накопителя.
![]() ![]() ![]() 1 – Конвейер-питатель; 2 – Бортовое ограждение конвейера-питателя; 3 – Конвейер-накопитель; 4 – Приемный стол сортировщика; 5 – Клапан управления конвейером-питателем. Рисунок 11.5 - Конвейер-питатель комплекса КПУ
![]() ![]() ![]() ![]() 1 – Редуктор; 2 – Цепь привода конвейера-накопителя; 3 – Цепь привода конвейера-питателя; 4 – Приводной барабан конвейера-питателя; 5 – Электромагнитная муфта. Рисунок 11.6. - Приводная станция для конвейеров накопителя и питателя
На приемном столе сортировщика под клапаном – 5 (рисунок 11.5) установлен микропереключатель выключения и включения электромагнитной муфты – 5 (рисунок 11.6). После того, как груз покидает стол сортировщика, освобождается клапан и автоматически включается конвейер-питатель. Фотореле – 6 (рисунок 11.2), вмонтированное в бортовое ограждение конвейера-накопителя, служит для выключения примыкающих ленточных конвейеров – 1 (рисунок 11.3) при заполнении грузом конвейера-накопителя. Передние грузы, достигнув ленты конвейера-питателя, если он не включен, останавливаются и задерживают все остальные грузы, под которыми прокатываются ролики полотна.
3 ПРАКТИЧЕСКАЯ ЧАСТЬ
Практическая часть работы выполняется непосредственно на комплексе КПУ в следующей последовательности: 3.1 Включатель-переключатель «Местн-дист» в положение «Местн»; 3.2 включить автомат питания комплекса КПУ; 3.3 контактом «Пуск» включить привод; 3.4 ознакомиться с работой КПУ путем нажатия клапана перекрывания фотореле; 3.5 отключить комплекс путем нажатия кнопки «Стоп».
4 МЕРЫ БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ ПРАКТИЧЕСКОЙ ЧАСТИ
4.1 Перед включением комплекса КПУ внешним осмотром необходима проверить: - наличие защитных ограждений движущихся частей конвейеров, наличие защитных заземлений; - наличие открытых токоведущих частей; - отсутствие на конвейерах посторонних предметов; - отсутствие запрещающих плакатов; 4.2 Категорически запрещается прикосновение к рабочим органам и движущимся частям конвейера-накопителя и конвейра-питателя.
5 СОДЕРЖАНИЕ ОТЧЕТА
5.1 Цель работы; 5.2 назначение комплекса питания установок КПУ; 5.3 устройство конвейера-накопителя; 5.4 устройство конвейера-питателя; 5.5 назначение электромагнитной муфты; 5.6 выводы.
6 КОНТРОЛЬНЫЕ ВОПРОСЫ ПО РАБОТЕ
6.1 Назначение и устройство несущего роликового полотна. 6.2 Назначение фотореле. 6.3 Устройство привода конвейера-питателя. 6.4 Принцип работы клапана и электромагнитной муфты. 6.5 Габаритные размеры комплекса КПУ.
|
