Посылка;

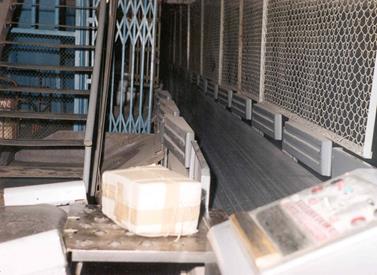

3 - Пульт управления; 4 - Стартовый стол; Рисунок 10.4 - Линия подачи посылок на пульт управления УСП-К Исполнительная система гидромеханического типа состоит из питающего конвейера 5 (рисунок 10.2), стартового стола, распределительного ленточного конвейера 1 с приводной и натяжной станциями, сбрасывателя грузов (шлюзовых дверок) 3, накопителей 2 и силовой насосной станции 7. ![]() ![]() ![]() Рисунок 10.5 - Распределительный ленточный конвейер с приводной и натяжной станциями ![]() ![]() ![]() 2- Накопитель; 3 - Сбрасыватель грузов. Рисунок 10.6 - Накопитель посылок
Рисунок 10.7 - Силовая насосная станция
Стартовый стол предназначен для сдвига грузов на распределительный конвейер и размещения их с шагом 2800мм. Так как лента конвейера движется со скоростью 1, 32 м/с, грузы 8 должны сдвигаться с интервалом 2, 12 секунд. Для этого стартовый стол (рисунок 10.8) выполнен в виде неподвижной платформы 9, вдоль которой по направляющим 7 возвратно-поступательно движется толкатель 6. Он жестко связан с каретками 4, снабженными для уменьшения трения роликовыми опорами 5. Для привода толкателя применен рычажный кулисный механизм 2 с качающимся цилиндром 1, шарнирно соединёнными с кареткой с помощью серьги 3.
Рисунок 10.9 - Гидравлическая система стартового стола

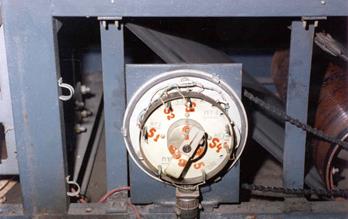

Работа цилиндра обеспечивается гидравлической системой, управляемой электромагнитом. Отправление грузов стартовым столом происходит автоматически, после получения стартового сигнала. ![]() ![]() ![]() Рисунок 10.10 - Датчики синхронизации Такой сигнал называется тактовым и выдается в стойку управления специальным прибором - датчиком синхронизации (рисунок 10.10). Привод рассчитан таким образом, что при непрерывном вращении датчик будет выдавать сигналы, синхронизированные с движением ленты конвейера. Приводная станция расположена в конце распределительного ленточного конвейера и состоит из электродвигателя и двухступенчатого редуктора.
![]() ![]() 1 - Редуктор; 2 - Клиноременная передача; 3 - Электродвигатель. Рисунок 10.11 - Приводная станция распределительного конвейера УСП-К
Натяжение ленты конвейера обеспечивается грузовой натяжной станцией (рисунок 10.12), образованной тремя барабанами, одним натяжным 1 и двумя отклоняющими 4. На концах оси натяжного барабана закреплены две звездочки и шкивы с прикрепленными к ним тросами 5. Звездочки сцеплены с короткими горизонтальными неподвижными цепями и при натяжении ленты могут перекатывать по ним. Тросы, перекинутые через отклоняющиеся блоки 6 под действием грузов 7, создают натяжение ленты конвейера.
Рисунок 10.12 - Схема натяжной станции
Слежение за процессом сортировки осуществляется централизованно в стойке управления с помощью датчика синхронизации.
![]() ![]() Рисунок 10.13 - Стартовый стол с датчиком синхронизации
При нажатии клавиши пульта управления сигнал шифруется, после поступления ближайшего очередного тактового сигнала начинается продвижение сигнала синфазно с движением грузов до соответствующего исполнительного механизма – электромагнита.
2.3 ПРИНЦИП РАБОТЫ УСП-К
Сортировщик, находящийся на рабочем месте, прочитав адрес или шифр посылки, сдвигает ее рукой на столешницу стартового стола и нажимает на пульте управления кнопку нужного направления. При этом включается магнит распределительного золотника и срабатывает гидропривод толкателя, последний перемещает посылку на непрерывно движущуюся ленту транспортера и возвращается в исходное положение. После сброса со стартового стола посылка движется на ленте сортировочного транспортера и в тот момент, когда она подойдет к шлюзовой дверке заданного направления, срабатывает гидропривод дверки, дверка открывается и при возвращении в исходное положение сталкивает посылку в накопитель. Время на открывание и закрывание шлюзовой дверки составляет около 2 секунд. Синхронная работа толкателя стартового стола и шлюзовых дверок осуществляется с помощью датчика синхронизации.
|
