Раздел IV.Системы управления автомобилем 173
; 2 j > t 5 Рис. 272. Колонка рулевого управления: 1 - вал колонки; 2 - кольцо стопорное; 3 - кольцо разжимное; 4 - подшипник шариковый; 5 - труба колонки; 6 - обойма с уплотнением; 7 - шайба стопорная; 8 - гайка регулировки подшипников Колонка рулевого управления (рис. 272) прикреплена в верхней части к кронштейну, установленному на внутренней панели кабины, в нижней — к фланцу на полу кабины. Колонка соединена с рулевым механизмом карданным валом. Вал 1 колонки вращается в двух шарикоподшипниках 4. Осевой зазор в подшипниках регулируется гайкой 8. Смазка в подшипниках заменяется только при разборке колонки. Вал карданный (рис. 273) с двумя шарнирами на игольчатых подшипниках 4, в которые при сборке закладывается смазка 158. В эксплуатации подшипники не нуждаются в пополнении смазки. Для предотвращения попадания грязи и влаги в шарнирное соединение служат резиновые кольца 5. Скользящее шлицевое соединение карданного вала обеспечивает возможность изменения расстояния между шарнирами при опрокидывании кабины и служит для компенсации неточностей установки кабины с колонкой рулевого управления относительно рамы с рулевым механизмом, а также их взаимных перемещений. Перед сборкой во втулку закладывают 28... 32 г смазки 158, шлицы покрывают тонким слоем. Для удержания смазки и предохранения соединения от загрязнения служит резиновое уплотнение с упорным кольцом 9, поджимаемое обоймой 7. Вилки карданного вала крепятся к валу колонки и валу ведущей шестерни углового редуктора клиньями, которые затянуты гайками со шплинтами. Редуктор угловой (рис. 274) с двумя коническими шестернями со спиральным зубом передает вращение от карданного вала на винт рулевого механизма. Ведущая шестерня углового редуктора выполнена заодно с валом 1 и установлена в корпусе 4 на шариковых подшипниках 5. Шарикоподшипники напрессованы на вал шестерни и удерживаются от осевого перемещения гайкой 16. Для предотвращения самопроизвольного отворачивания буртик гайки вдавлен в паз на валу шестерни.
Ведомая шестерня 11 вращается в двух шариковых подшипниках 7, 10, посаженных на хвостовик шестерни с натягом. От продольных смещений ведомая шестерня удерживается стопорным кольцом 9 и упорной крышкой 12. Зацепление конических шестерен регулируют прокладками 6, установленными между корпусами ведущей шестерни и углового редуктора.
В узле вал ведущей шестерни углового редуктора-вилка карданного вала вместо клинового применяется шлицевое соединение с креплением болтом и гайкой без шплинта. Крепление сошки рулевой к валу сошки осуществляется с помощью конических шлицев, затягивающихся гайкой со стопорной шайбой.
(рис. 275) прикреплен к переднему кронштейну передней левой рессоры. Кронштейн закреплен на раме автомобиля. Картер 14 рулевого механизма, в котором перемещается поршень-рейка, служит одновременно рабочим цилиндром гидроусилителя. Винт 17 рулевого механизма имеет шлифованную винтовую канавку. В гайке 18 прошлифована такая же канавка и просверлены два отверстия, выходящие в нее. Отверстия соединяются косым пазом, выфрезерованным на наружной поверхности гайки. Два одинаковых желоба 19 полукруглого сечения, установленные в упомянутые отверстия, и паз образуют обводный канал, по которому шарики 20, выкатываясь из винтового канала, образованного нарезками винта и гайки, вновь поступают в него.
Для предотвращения выпадания шариков из винтового канала наружу в каждом желобе предусмотрен язычок, входящий в винтовую канавку винта и изменяющий направление движения шариков. Количество циркулирующих шариков в замкнутом винтовом канале тридцать один, восемь из которых находятся в обводном канале. Винтовая канавка на Рис. 274. Угловой редуктор: 1 - вал ведущей шестерни; 2 - манжета; 3 - крышка корпуса; 4 - корпус ведущей шестерни; 5, 7, 10 - шарикоподшипники; 6 - прокладки регулировочные; 8, 15, 19 - кольца уплотнительные; 9 -кольцо стопорное; 11 - шестерня ведомая; 12 - крышка упорная; 13 - корпус редуктора; 14 - втулка распорная; 16 - гайка крепления подшипников; 17 - шайба; 18 -кольцо упорное; 20 - крышка защитная Автомобили КамАЗ

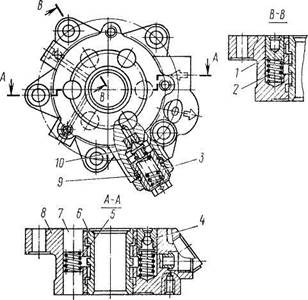

Рис. 275. Рулевой механизм со встроенным гидроусилителем: 1 - крышка передняя; 2 -клапан управления гидроусилителем; 3, 29 - кольца стопорные; 4 - втулка плавающая; 5, 7- кольца уплотнительные; 6, 8 - кольца распорные; 9 - винт установочный; 10 - вал сошки; 11 - клапан перепускной; 12 - колпачок защитный; 13 - крышка задняя; 14 - картер рулевого механизма; 15 - поршень-рейка; 16 - пробка сливная магнитная; 17 - винт; 18 - гайка шариковая; 19 - желоб; 20 - шарик; 21 - редуктор угловой; 22 - подшипник упорный; 23 - шайба пружинная; 24 - гайка; 25 - шайба упорная; 26 - шайба регулировочная; 27 - винт регулировочный; 28 - контргайка регулировочного винта; 30 - крышка боковая винте в ее средней зоне выполнена так, что между винтом, гайкой и шариками образуется небольшой натяг. Это необходимо для обеспечения беззазорного сопряжения деталей в этой зоне. При перемещении гайки вследствие того, что глубина канавки на винте от середины к концам несколько увеличивается, в сопряжении винта и гайки появляется небольшой зазор. Указанный зазор необходим для обеспечения большей долговечности средней части винта, а также для облегчения возврата управляемых колес в среднее положение после поворота и лучшей стабилизации движения автомобиля. Кроме того, ослабление посадки шариковой гайки на винте к краям его винтовой канавки облегчает Рис. 276. Клапан управления гидроусилителем рулевого управления: 1 - плунжер глухого отверстия; 2, 5 - пружины; 3 - пробка резьбовая; 4 - клапан обратный; 6 - золотник; 7 - плунжер реактивный; 8 - корпус клапана; 9 - кольцо уплотнительное; 10 - клапан предохранительный подбор шариков и сборку шарико-винтовой пары. Поскольку передача осевого усилия от винта к гайке осуществляется посредством шариков, потери на трение в винтовой паре минимальны. Гайку после сборки с винтом и шариками устанавливают в поршень-рейку 15 и фиксируют двумя установочными винтами 9, которые закернивают в кольцевую проточку, выполненную на поршне-рейке. Поршень-рейка зацепляется с зубчатым сектором вала 10 сошки. Вал сошки вращается в бронзовой втулке, запрессованной в картер рулевого механизма и в алюминиевой боковой крышке 30. Толщина зубьев сектора вала сошки и поршня-рейки переменная по длине, что позволяет изменять зазор в зацеплении перемещением регулировочного винта 27, ввернутого в боковую крышку. Головка регулировочного винта, на которую опирается упорная шайба 25, входит в гнездо вала сошки. Осевое перемещение регулировочного винта в вале сошки, выдерживаемое при сборке равным 0, 02... 0, 08 мм, обеспечивается подбором регулировочной шайбы 26 соответствующей толщины. Детали 27, 26, 25 удерживаются в гнезде вала сошки стопорным кольцом 29. Средняя впадина между зубьями рейки, входящая в зацепление со средним зубом зубчатого сектора вала сошки, выполнена несколько меньшей ширины, чем остальные. Это необходимо для того, чтобы избежать заклинивания изношенного механизма после его регулирования при повороте вала сошки. На части винта рулевого механизма, расположенной в полости корпуса углового редуктора нарезаны шлицы, которыми винт сопрягается с ведомой шестерней угловой передачи. Клапан управления гидроусилителем рулевого управления (рис. 276) крепится к корпусу углового редуктора с помощью болта и четырех шпилек (или пяти шпилек — одной длинной и четырех коротких). Корпус 8 клапана имеет выполненные с большой точностью центральное отверстие и шесть (три сквозных и три глухих) расположенных вокруг него меньших отверстий. Золотник 6 клапана управления, размещенный в центральном отверстии, и упорные подшипники 22 (см. рис. 275) закреплены на винте гайкой 24, буртик которой вдавлен в паз винта 17. Под гайку подложена коническая пружинная шайба 23, обеспечивающая
|
