Коническая зубчатая пара

модуль для зубчатых колес определяется по формуле:

где: М – момент сопротивления

K – коэффициент нагрузки (1, 0…1, 3)

У_FS – коэффициент зависящий от формы зуба (3, 5…4, 3)

ψ _m – коэффициент, зависящий от ширины зубчатого венца (1, 0…1, 2)

[σ ] – допускаемое напряжение на изгиб материала

мм

Выбираем из нормального ряда модуль по ГОСТ 9563-60.

m = 0, 5 мм.

где d₁ – делительный диаметр меньшего колеса (шестерни), мм;

С – коэффициент, учитывающий геометрию передачи, и свойства материалов: 2, 8 – для стальных незакаленных колес; 2, 0 – для стальных закаленных;

Т₁ – крутящий момент на валу меньшего колеса, Н∙ мм;

U₁₂ – передаточное отношение пары зубчатых колес;

Тогда число зубьев шестерни:

А число зубьев и диаметр колеса:

Угол начального конуса для колес:

Диаметр окружности выступов (наружный) колес:

Угол конуса впадин (угол внутреннего конуса):

Угол головки зуба:

Угол ножки зуба:

Шаг:

Высота зуба:

Длина зуба:

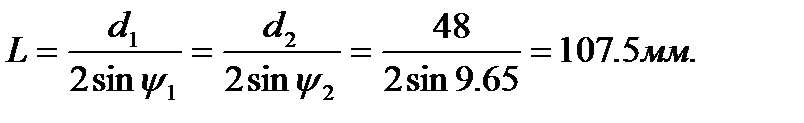

Длина образующей начального конуса:

Длина проекции высоты головки зуба на горизонтальную ось:

Расстояние от плоскости пересечения начальных конусов до вершины конуса:

Расстояние от плоскости пересечения конуса до торца (со стороны вершины конуса):

Толщина зуба по хорде делительной окружности:

Высота головки зуба от хорды делительной окружности:
