Выбор и расчет муфты
Выбор пал на предохранительную фрикционную однодисковую муфту. Осевое усилие передаваемое пружиной: , где F-площадь одной поверхности трения; допускаемое удельное давление.
где Mk-крутящий момент на валу; z-число поверхностей трения; f-коэффициент трения; коэффициет трения при определении расчетного момента. диаметры, ограничивающие рабочие поверхности полумуфт. Рисунок 2: Соприкасающиеся поверхности.
Пружину для муфты выбираем по ГОСТ 13766-86: Позиция 139; d=0.6 мм, D=8 мм; C1=3.139; F3=8 Н. Осевое перемещение одного витка под действием нагрузки:

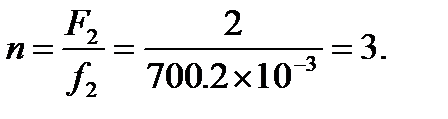

где D-средний диаметр пружины, P-рабочая нагрузка. d-диаметр проволоки, G-модуль сдвига, Сжатие или растяжение пружины под действием нагрузки: F2=2 мм. Число рабочих витков:
Полное число витков пружины:
Шаг ненагруженной пружуние:
Высота пружины в свободном состоянии:
Длина пружины под нагрузкой:
Высота пружины сжатой до соприкосновения витков:
Угол подъема витков пружины в свободном состоянии:
Длина развернутой проволоки:
|
