Классификация насосных станций

1. По назначению различают насосные станции первого подъема, второго подъема, повысительные и циркуляционные. Насосные станции первого подъема (НС – I) предназначены для подачи воды от источника водоснабжения на очистные сооружения или, если очистка не требуется, непосредственно в резервуары чистой воды (РЧВ), водонапорную башню, распределительную сеть или другие сооружения в зависимости от схемы водоснабжения.

Насосные станции второго подъема (НС-II) предназначены для подачи воды из резервуаров чистой воды через водоводы и водопроводную сеть к потребителям. Иногда НС-II блокируют с очистными сооружениями или с НС- I.

Повысительные насосные станции предназначены для местного повышения напора в водопроводной сети. При этом вода из одной сети под увеличенным напором подается в другую (сеть района, города или отдельного здания).

Циркуляционные насосные станции устраивают в оборотных системах водоснабжения промышленных предприятий. В таких насосных станциях одни насосы подают воду на производственные цели, а другие подают отработанную воду на очистные сооружения или на охлаждение.

2. По расположению относительно поверхности земли насосные станции могут быть: наземные, заглубленные и шахтного типа (расположенные на большой глубине).

3. По виду оборудования различают насосные станции с вертикально и горизонтально расположенными насосами.

4. По характеру управления различают насосные станции с ручным, автоматическим и дистанционным управлением.

5. По надежности действия (степени обеспеченности подачи воды) насосные станции подразделяются на три категории:

а) первая – не допускается перерыв в подаче воды. К ним относятся насосные станции противопожарных и объединенных хозяйственно-производственно-противопожарных водопроводов;

б) вторая категории – допускается перерыв в подаче воды на время, необходимое для включения резервного электроснабжения обслуживающим персоналом. К ним относятся станции противопожарных и объединенных хозяйственно-противопожарных водопроводов при наличии на сети емкостей с необходимым противопожарным запасом воды, обеспечивающим необходимый напор;

и) третья – когда допускается перерыв в подаче воды на время ликвидации аварии, но не более одних суток. К ним относятся станции противопожарных и объединенных противопожарных водопроводов при расходе воды на наружное пожаротушение до 20 л/с в населенных пунктах с количеством жителей до 5000 человек, а также при подаче воды по одному водоводу.

Особенности работы насосных станций первого подъёма. В обычное время (без пожара) НС–I должна обеспечивать подачу максимального суточного расхода на хозяйственно-питьевые и производственные цели, а также на собственные нужды сооружений водопровода. При равномерном режиме работы насосов НС–I в течение суток часовая подача определяется из соотношения

,

где Q _{макс.сут} – максимальный суточный расход: α − коэффициент, учиты-вающий расход на собственные нужды, принимается равным α = 1, 01–1, 02 для водопровода без очистных сооружений и α = 1, 04–1, 10 для водопровода с очистными сооружениями.

При пожаре НС-I, кроме того, должна обеспечивать восстановление неприкосновенного запаса (НПЗ) воды в резервуарах чистой воды. Максимальный срок восстановления НПЗ должен быть не более:

§ 24 ч – в населенных пунктах и на промышленных предприятиях с производствами, отнесенными по пожарной опасности к категориям А, Б, В;

§ 36 ч – на промышленных предприятиях с производствами, отнесенными по пожарной опасности к категориям Г и Д;

§ 72 ч – в сельских населенных пунктах и на сельскохозяйственных предприятиях.

При этом:

§ для промышленных предприятий с противопожарными расходами воды на наружное пожаротушение 20 л/с и менее допускается увеличивать время восстановления НПЗ для производств категорий Г и Д до 48 ч, для категорий В до 36 ч;

§ в случае, когда дебит источника водоснабжения недостаточен для восстановления НПЗ в указанные сроки, допускается увеличивать это время при условии создания дополнительного объема воды ∆ W, определяемого по формуле

,

§ где W _н.з – необходимый объем НПЗ при требующейся продолжительности его восстановления; k – отношение принятого срока восстановления НПЗ к требуемому. При этом сроки восстановления допускается принимать в два раза больше указанных сроков, но не более 72 ч;

§ на период восстановления НПЗ допускаются снижение подачи воды на хозяйственно-питьевые цели на 30 % от расчётного расхода и подача воды на производственные цели по аварийному графику.

Восстановление НПЗ может осуществляться следующими способами:

§ увеличением продолжительности времени работы НС–I, если в обычное время насосы работают не круглосуточно;

§ резервными насосами;

§ сокращением водопотребления;

§ специальными пожарными насосами, которые устанавливаются на НС–I специально для восстановления НПЗ.

Напор насосов на НС–I определяется по формуле

, (4.33)

где 1, 05 – коэффициент, учитывающий потери напора в местных сопротивлениях (задвижках, обратных клапанах и т.п.) всасывающего и напорного трубопроводов; h _{вс –} потери напора во всасывающем трубопроводе; h _н – потери напора в напорном трубопроводе; ∆ z – разница геометрических отметок наивысшего уровня воды в резервуаре чистой воды и наинизшего уровня воды в источнике.

Выбор режима работы насосной станции второго подъема. НС-II могут иметь равномерный и неравномерный режимы работы.

Равномерный режим работы НС-II – это режим, при котором подача воды остается постоянной в течение суток.

Неравномерный (ступенчатый) режим работы НС-II – это режим, при котором подача воды периодически меняется в течение суток за счет включения различного числа насосов.

Выбор режима работы НС-II, а следовательно, количество и подача насосов зависят от графика водопотребления. На рисунке 4.25 показан график водопотребления 1 и графики равномерной 2 и неравномерной 3 работы НС-II. При равномерном режиме работы НС-II работает, например, один насос с подачей в час 100 / 24 = 4, 17 % общего суточного водопотребления.

При неравномерном режиме работы (см. рис. 4.25) один насос с подачей 2, 5 % работает с 0 до 4 ч. В 4 ч подключается такой же насос, и оба насоса с 4 до 24 ч работают параллельно. Так как при параллельной работе подача каждого насоса уменьшается, то суммарная подача двух насосов в час принята равной 4, 5 % суточной подачи НС-II.

В моменты, когда подача НС-II больше водопотребления, избыток воды поступает в бак водонапорной башни 4 (см. рис. 4.25), а когда подача НС-II меньше водопотребления, недостаток воды поступает из бака водонапорной башни.

Рис. 4.25. Графики водопотребления (1), равномерного (2)

и неравномерного (3) режимов работы НС-II

При неравномерной работе НС–II, в сравнении с равномерной значительно уменьшается объем бака водонапорной башни, при этом увеличивается количество насосов, но с меньшей подачей, а следовательно, площадь насосной станции тоже увеличивается. Увеличивается также объем резервуаров чистой воды, так как НС–I обычно работает равномерно. В ряде случаев увеличивается диаметр водоводов, так как при неравномерной работе НС-II водоводы должны обеспечивать пропуск большего количества воды, чем при равномерной работе. Обычно для малых водопроводов выгодна равномерная работа НС-II, для больших – неравномерная.

Окончательный режим работы НС-II следует устанавливать на основании технико-экономического сопоставления вариантов. При этом необходимо учитывать, что КПД насосов с большей подачей выше, чем КПД насосов с меньшей подачей.

Выбор типа насосной станции второго подъема. НС–II бывают двух типов − низкого и высокого давления (рис. 4.26). Выбор типа НС–II зависит от соотношения требуемых напоров насосов при работе сети в обычное время (без пожара) и при пожаре. В обычное время НС-II обеспечивает подачу воды на хозяйственно-питьевые, производственные и другие цели (без расхода воды на пожаротушение). В этом случае напор насосов, работающих на сеть без водонапорной башни, определяется по формуле

, (4.33)

а насосов, работающих на сеть с водонапорной башней (ВБ), по формуле

, (4.34)

где и – свободные напоры соответственно в диктующей точке сети и у основания ВБ; , , – потери напора соответственно во всасывающем трубопроводе, в водоводе, в сети в обычное время; – – разность геометрических отметок соответственно диктующей точки и наинизшего уровня воды в резервуарах чистой воды (РЧВ) и основания ВБ и наинизшего уровня воды в РЧВ.

Напор при пожаре определяется по формуле

, (4.35)

где h _вод, h _вс, h _с − потери напора соответственно в водоводе, во всасывающем трубопроводе, в сети при пожаре; H _св − свободный напор в диктующей точке сети; ∆ z − разность геометрических отметок между диктующей точкой сети при пожаре и наинизшем уровне воды в РЧВ.

Если выполняется соотношение

м, (4.36)

то устраивается насосная станция высокого давления.

Насосная станция высокого давления (рис. 4.26, а) – станция, на которой устанавливаются специальные пожарные насосы, создающие напор Н _пож и обеспечивающие подачу воды на пожаротушение, на хозяйственно-питьевые и производственные цели (исключая расходы на промышленных предприятиях ∆ Q на душ, поливку территории, мойку технологического оборудования).

Таким образом,

. (4.37)

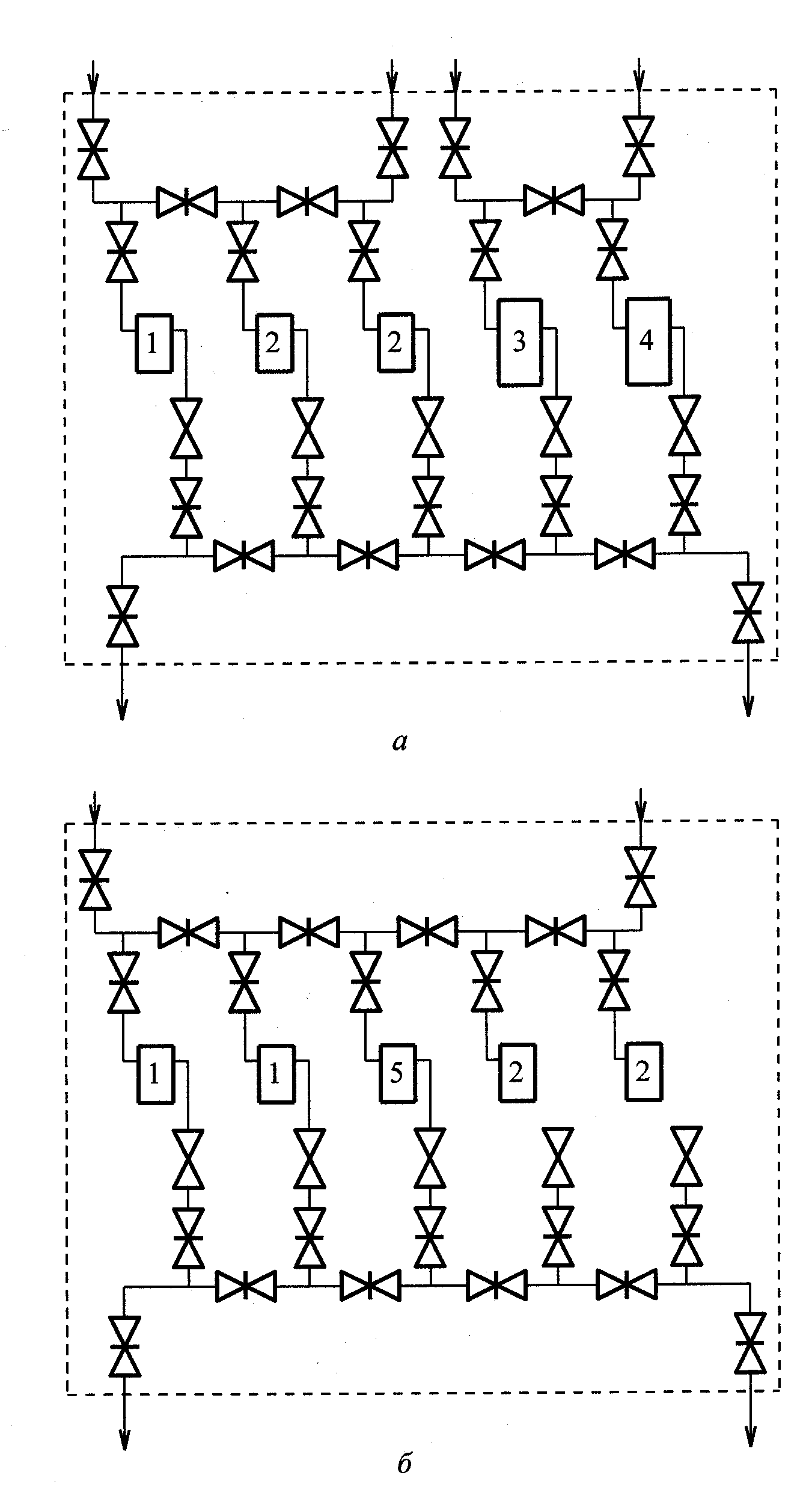

Рис. 4.26. Схема насосной станции НС-II:

а − высокого давления; б − низкого давления;

насосы: 1 − хозяйственные (основные); 2 − хозяйственные (резервные); 3 − специальные противопожарные (основные); 4 − противопожарные (резервные); 5 − противопожарные того же типа, что и хозяйственные

На насосной станции высокого давления в обычное время работают хозяйственные насосы. При пожаре включается пожарный насос, который создает больший напор, чем хозяйственные насосы, закрывая обратные клапаны на напорных трубопроводах хозяйственных насосов, в результате чего последние работают вхолостую. Поэтому, после включения пожарного насоса, хозяйственные насосы выключают. При этом пожарный насос обеспечивает полный расход воды.

Если м или , то устраивается насосная станция низкого давления. Насосная станция низкого давления (рис. 4.26, б) – станция, на которой устанавливаются одинаковые насосы, то есть специальных пожарных насосов нет. Насосная станция низкого давления работает следующим образом. В обычное время работают основные (рабочие) хозяйственные насосы, а при пожаре для обеспечения дополнительного расхода включается дополнительный насос такого же типа, что и рабочие.

Обеспечение надежности работы насосных станций. Надежность работы насосных станций определяется надежностью работы основных элементов − насосов, запорно-регулирующей аппаратуры, электрооборудования, трубопроводов и др.

Данные об отказах различных частей собственно насосов типа К (консольные) и НД (двустороннего подвода жидкости), полученные в результате обобщения опыта их эксплуатации, показывают, что 60 % отказов приходится на износ подшипников. При этом число отказов зависит от продолжительности работы насоса.

Одним из наиболее широко применяемых методов повышения надежности насосных станций является резервирование. Различают: структурное, нагрузочное, функциональное, временное резервирование.

Структурный метод резервирования предусматривает использование на станциях избыточных элементов. Примером является применение в качестве избыточных насосов трубопроводов, запорно-регулирующей аппаратуры. Основным показателем структурного резерва является кратность m = k/n, где k − общее число насосов или других элементов одного и того же назначения; n − число рабочих элементов.

Различают три вида структурного резерва: нагруженный, ненагруженный, облегчённый.

Нагруженный резерв характерен для запорно-регулирующей аппаратуры, всасывающих и напорных трубопроводов, когда резервные элементы участвуют в обеспечении расхода наравне с основными.

Для насосов используется ненагруженный резерв, то есть резервные насосы не работают до отказа основных агрегатов.

На станциях со ступенчатым (неравномерным) режимом работы резервные насосы работают в более легком режиме, чем основные, то есть это облегченный резерв.

Нагрузочный метод резервирования предусматривает использование возможности насосов и других элементов станции увеличивать подачу (пропускную способность) при отключении части из них. Такой метод характерен для самих насосов, напорных и всасывающих трубопроводов. При наличии нагрузочного резервирования общая кратность резерва будет превышать кратность структурного резервирования.

Функциональный метод резервирования означает возможность взаимозаменяемости оборудования разного назначения. Например, при подборе хозяйственно-питьевых, противопожарных и других насосов учитывается возможность выполнения ими дополнительных функций: дублирования друг друга, создания больших напоров при авариях на водопроводах, сети и т.п.

Временной метод резервирования предусматривает использование резерва по продолжительности работы станции в течение суток. Такой резерв может создаваться, например, путем применения насосов с подачей, превышающей суточную. Этот метод используется в системах с регулирующими емкостями. Исследования показывают, что эффективность резервирования как меры повышения надежности зависит от ряда факторов, таких, как показатели надежности оборудования и трубопроводов, число рабочих агрегатов и т.п.

Необходимо, кроме того, учитывать, что повышение надежности работы станции резервированием приводит к увеличению затрат на строительство и эксплуатацию. Поэтому кратность резерва следует обосновывать технико-экономическими расчетами.

Для обеспечения надёжности работы насосных станций используют следующие меры.

1. Должны быть установлены резервные насосы (табл. 4.4).

При этом:

§ в количество рабочих агрегатов на НС-II низкого давления включаются пожарные насосы;

§ при установке только противопожарных насосов или при объединенных противопожарных водопроводах высокого давления следует предусматривать только один резервный насос независимо от количества рабочих агрегатов;

§ количество рабочих агрегатов одной группы, кроме пожарных, должно быть не менее двух; в насосных станциях 2-й и 3-й категории при обосновании допускается установка одного рабочего агрегата.

Таблица 4.4

Насосные станции, подающие воду непосредственно в сеть противопожарного и объединенного противопожарного водопроводов, следует относить к 1-й категории.

2. Противопожарные насосы должны быть обеспечены электропитанием от двух независимых источников, а в случае одного источника и в населенных пунктах с количеством жителей до 5000 человек следует устанавливать резервный противопожарный насос с двигателем внутреннего сгорания и автоматическим запуском (от аккумуляторов).

3. Количество всасывающих линий на насосных станциях 1-й и 2-й категории обеспеченности подачи воды должно быть не менее двух. При выключении одной всасывающей линии остальные должны быть рассчитаны на пропуск полного расчетного расхода для насосных станций 1-й и 2-й категории и 70 % расчетного расхода для 3-й категории. Устройство одной всасывающей линии допускается для насосных станций 3-й категории.

4. При установке в НС 1-й и 2-й категории надежности специальных насосов (т.е. на насосных станциях высокого давления) эти насосы должны иметь самостоятельные всасывающие линии.

5. Трубопроводы в НС, а также всасывающие линии за пределами НС следует выполнять из стальных труб.

6. Для выбора диаметра труб и арматуры следует принимать скорости движения воды из таблицы 4.5.

Таблица 4.5

7. Напорная линия каждого насоса должна быть оборудована запорной арматурой и обратным клапаном, установленным между насосом и запорной арматурой. На всасывающих линиях запорную арматуру следует устанавливать у насосов, расположенных под заливом, или при присоединении насосов к общей всасывающей линии.

8. Размещение запорной арматуры на напорных и всасывающих трубопроводах должно обеспечивать возможность замены или ремонта любого из насосов, обратных клапанов, а также запорной арматуры с обеспечением непрерывной подачи воды:

– на пожаротушение – полностью;

– на хозяйственно-питьевые цели – 70 % от расчётного расхода для НС 1-й и 2-й категории;

– на производственные цели – по аварийному графику.

При 1-й категории длительность снижения подачи не должна превышать – 3 сут; 2-й категории – 10 сут; 3-й категории – 15 сут.

9. Корпус насоса, как правило, должен быть под заливом, создаваемым уровнем воды в водоёме или ёмкости. В НС, в которых насосы установлены не под заливом, следует предусматривать установку с вакуум – насосами.

10. Помещения насосных станций с размерами 6´ 9 м и более должны оборудоваться внутренним противопожарным водопроводом с расходом воды 2, 5 л/с.
