Противопожарные водопроводы, спринклерные и дренчерные установки

В соответствии с требованиями СНиП 2.04.01-85 внутренние противопожарные водопроводы устраивают: в жилых зданиях высотой 12 этажей и более, в административных зданиях высотой в 6 этажей и более, общежитиях, общественных зданиях и во вспомогательных зданиях промышленных предприятий объемом от 5000 м³ и более, в зрелищных зданиях с числом мест 200 и более, в учебных заведениях объемом 25 000 м³ и более, в лечебных учреждениях (санаториях, домах отдыха) объемом 7500 м³ и более.

В жилых зданиях высотой 12-16 этажей устраивают объединенный хозяйственно-противопожарный водопровод, а высотой 16 этажей и более – раздельные противопожарный и хозяйственно-питьевой водопроводы.

Противопожарные водопроводы состоят из сети магистральных и распределительных (стояки) трубопроводов, пожарных кранов и при необходимости противопожарных насосов. В схему противопожарного водопровода часто включают водонапорный бак или пневматическую установку.

В состав оборудования пожарного крана входят пожарный вентиль диаметром 50 или 65 мм с быстросмыкающейся полугайкой, пеньковый рукав (шланг) такого же диаметра длиной 10; 15; 20 м с быстросмыкающимися полугайками (для присоединения к вентилю) и пожарный ствол с наконечником (спрыском) диаметром 13; 16 и 19 мм. Установка пожарного крана диаметром 50 мм показана на рис. 15.

Рис. 15. Установку пожарного крана

1 – пожарный кран; 2 – ствол; 3 – рукав; 4 – шкаф навесной или встроенный; 5 – заделка цементным раствором

Пожарные краны размещают в шкафчиках или нишах размером 855× 620× 270 мм на высоте 1, 35 мм над полом в легкодоступных для пользования местах (в вестибюлях, коридорах, на лестничных площадках и пр.). Дверку шкафчиков и ниш делают застекленной.

Сети противопожарных водопроводов, оборудованных более чем 12 пожарными кранами, должны быть закольцованы и присоединены к наружным сетям не менее чем двумя вводами. В многоэтажных зданиях противопожарный водопровод проектируют с горизонтальным и вертикальным кольцеванием, а также с зонными сетями. В зданиях высотой 6 этажей и более при объединенной системе пожарные стояки закольцовывают поверху и присоединяют к водоразборному стояку с установкой вентиля.

Схема кольцевого водопровода
1 – водопроводный ввод; 2 - водомерный узел

Для устройства противопожарного водопровода допускается применение черных (неоцинкованных) стальных труб. Для выключения отдельных ответвлений из сети устанавливают запорные вентили или задвижки из расчета отключения не менее пяти пожарных кранов. В зданиях высотой 17 этажей и более сети должны иметь два патрубка диаметром 80 мм для подключения рукавов пожарных автомашин.

Число пожарных кранов в системе определяется с учетом орошения всех площадей помещений здания компактными (нераздробленными) струями в радиусе, равном сумме длин пожарного шланга (рукава) и компактной части струи (рис. 16.). Компактная струя должна быть равна высоте помещения, но не менее 6 м – для зданий высотой до 50 м, 8 м – высотой более 50 и 16 м – для производственных зданий высотой более 50 м.

Рис. 16. Схема действия пожарного крана и условие расстановки кранов в плане

1 - стояк; 2 - полугайки; 3 - рукав; 4 - ствол; · 5 - компактная часть струи; 6 - раздробленная часть струи, 7 - контур здания

Противопожарный водопровод должен обеспечивать подачу необходимого количества воды под определенным напором к любому из имеющихся на нем пожарных кранов. При пожаротушении могут действовать один кран или одновременно несколько расчетных кранов (одна струя или несколько расчетных струй). Если число расчетных струй больше двух, то на стояках устанавливают спаренные пожарные краны. Время работы пожарных кранов следует принимать равным 3 ч.

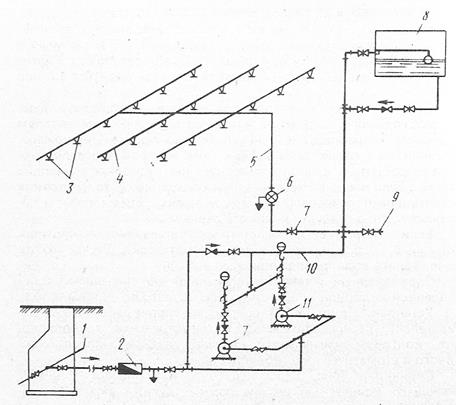

В помещениях с повышенной пожарной опасностью (сцены театров, склады и пр.) применяют спринклерные установки.
