Расчет внутреннего водопровода. Расчет внутреннего водопровода состоит из определения расходов воды на объекте и отдельных участках сети

Расчет внутреннего водопровода состоит из определения расходов воды на объекте и отдельных участках сети, из гидравлического расчета водопроводной сети, из расчета и подбора установок и оборудования, применяемых для данной системы водоснабжения.

Проектирование и строительство внутреннего водопровода и канализации осуществляется в соответствии с рекомендациями СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий» [1].

Системы холодного, горячего водоснабжения и канализации должны обеспечивать подачу воды и отведение сточных во д (расход), соответствующие расчетному числу водопотребителей U или установленных санитарно-технических приборов N.

Расходы воды определяются на основании расчетных расходов воды и стоков санитарными приборами (Приложение 2 [1]) и норм расхода воды потребителями (Приложение 3 [1]).

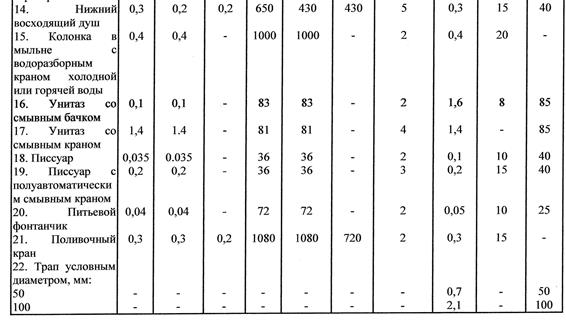

ПРИЛОЖЕНИЕ №3

Для расчета расхода воды системы в целом или на расчетном участке необходимо:

● определить потребителей воды и их число U (для жилых зданий – число жителей) и число установленных санитарных приборов N;

● принять или рассчитать секундный расход q_o (для жилых зданий общий секундный расход воды q_o^tot = 0, 3 л/с, расход холодной и горячей воды q_o^c = q_o^h =0, 2 л/с);

● рассчитать вероятность действия P приборов по формуле

P = q_hr^tot U/3600 q_o^tot N,

где q_hr^tot – расход, л/ч, на одного водопотребителя (для жилых зданий при централизованном ГВС - 15, 6 л/ч, в том числе горячей воды

q_hr^h = 10, 0 л/ч; холодной q_hr^c = 5, 6 л/ч (Приложением 3 [1])).

● вычислить секундный расход воды, л/с, по формуле q = 5 q_o α,

где q_o -секундный расход воды q_o^tot = 0, 3 л/с, q_o^c = q_o^h =0, 2 л/с;

α – величина, зависящая от числа водоразборных точек N на расчетном участке сети и от вероятности их действия Р, определяется по таблицам и графикам [1].
