Визначення термінів, які використовується при виконанні роботи.
|
|
Робоча поверхня – поверхня, на якій проводиться робота і нормується або вимірюється освітленість.
Умовна робоча поверхня – умовно прийнята горизонтальна поверхня, розташована на висоті 0, 8 м від рівня підлоги.
Об’єкт розпізнавання – предмет або його частина, які потрібно розпізнавати в процесі роботи.
Розмір об’єкта розпізнавання – найменший розмір, який має чітко розрізняти око під час виконання конкретної роботи (наприклад, товщина лінії шрифту під час читання тексту чи товщина ліній креслення та інше).
Характерний розріз приміщення – поперечний розріз, площина якого перпендикулярна до площини світлових прорізів або до поздовжньої осі приміщення.
Світловий клімат – сукупність умов природного освітлення в тій чи іншій місцевості за період понад 10 років.
Природне освітлення поділяється на бічне (одно або двостороннє), здійснюване через світлові отвори в зовнішніх стінах (рис. 2. а., б.); верхнє, що здійснюється через аераційні та захисні ліхтарі, отвори в дахах та перекриттях (рис.2. в), комбіноване – поєднання верхнього та бічного освітлення (рис. 2. г).

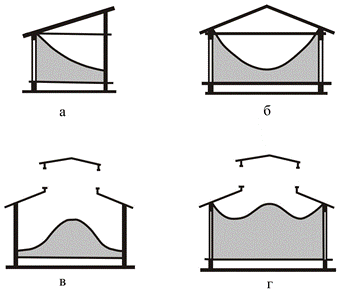

Рис. 2. Криві розподілу природного освітлення
а – бічне одностороннє; б – бічне двостороннє; в – верхнє; г - комбіноване
Непостійність природного освітлення приміщень в часі зумовила введення кількісної оцінки цього виду освітлення за відносним показником – коефіцієнтом природного освітлення (КПО). Фактичний КПО визначається відношенням заміряної освітленості на робочому місці у виробничому приміщенні Евн до одночасної освітленості зовні приміщення Езовн . у горизонтальній площині при відкритому небосхилі і дифузному світлі (сонце, закрите хмарою).
Оскільки ця величина відносна, то значення КПО виражається у відсотках:
(7)
де Евн – освітленість у даній точці всередині приміщення, що створюється безпосереднім чи відбитим світлом неба, лк;
Езовн – освітленість горизонтальної поверхні, що створюється в такий самий час ззовні світлом повністю відкритого небосхилу, лк.
Нормування КПО залежить від виду природного освітлення та ряду супутніх факторів. При боковому освітлені нормується мінімальне значення КПО –
. У випадку однобічного – в точці на відстані 1м від стінни – найбільш віддаленої від світлових отворів, але не більше ніж 12м від них.
Для приміщень із двостороннім бічним освітленням нормується мінімальне значення КПО у точні посередині приміщення на перерізі вертикальної площини характерного розрізу приміщення та умовної робочої поверхні.
При верхньому або комбінованому освітленні нормується середнє значення КПО у точках, розташованих на перерізі вертикальної площини характерного розрізу приміщення та умовної робочої поверхні. При цьому перша та остання точки приймаються на відстані 1м від поверхні стін або перегородок.
У разі комбінованого освітлення допускається розподіл приміщення на зони з бічним (прилеглі до зовнішніх стін з вікнами) та верхнім освітленням. Нормування та розрахунок природного освітлення у кожній зоні проводиться окремо.
Під час нормування природної освітленості визначається найменший розмір об’єкта розпізнавання, відповідний йому розряд зорової роботи та нормований коефіцієнт природної освітленості (табл. 1).
Таблиця 1
Нормовані значення КПО для виробничих процесів
| № п/п | Характеристика зорової роботи | Найменший розмір об’єкта розрізнення, мм | Розряд зорової роботи | Коефіцієнт природної освітленості еН, % | |
| при верхньому та комбінованому освітленні | при бічному освітленні | ||||
| Найвищої точності | < 0, 15 | I | 3.2 | ||
| Дуже високої точності | 0, 15.....0, 3 | II | 6.3 | 2.3 | |
| Високої точності | 0, 3......0, 5 | III | 4.5 | 1.8 | |
| Середньої точності | 0, 5.....1 | IV | 3.6 | 1.4 | |
| Малої точності | 1....5 | V | 2.7 | 0.9 | |
| Груба (дуже малої точності) | > 5 | VI | 1.8 | 0.5 | |
| Робота з матеріалами, що світяться, та виробами у гарячих цехах | > 0, 5 | VII | 2.7 | 0.9 | |
| Загальне спостереження за ходом виробничого процесу: постійне | VIII | 0.9 | 0.3 | ||
| Періодичне при постійному перебуванні людей у приміщенні | VIII | 0.6 | 0.2 | ||
| Теж саме при періодичному | VIII | 0.5 | 0.1 |
Нормоване значення КПО- ен, залежить від характеру зорової роботи (розряду), системи природного освітлення та особливостей світлового клімату і сонячності клімату в районі розташування будівлі, які визначають через коефіцієнт – m-світлового клімату і с- сонячності клімату.
Вся територія СНД поділена на 5 світлових поясів. Відповідно І, ІІ, ІІІ, IV, V – світлові пояси. В будівельних нормах наведені норми природної освітленості для ІІІ – світлового поясу, які можна перерахувати для будь-якого іншого поясу за рівнянням:
(8)
де енIII – значення для будівель, розташованих в ІІІ – поясі світлового клімату, приймають енIII = 1;
с – коефіцієнт сонячності клімату (визначається в межах 0, 75....0, 95);
m – коефіцієнт світлового клімату (на території України – m=0.9).
Нормовані значення КПО для IV – поясу СНД (у тому числі для території України та Молдови), розраховані за формулою (8), подано в табл. 1 та табл. 2.
Нормовані значення КПО, наведені в табл. 1. встановлені при розташуванні об’єктів розпізнавання на відстані не більше 0, 5 м від очей працівника.
Таблиця 2
Нормовані значення КПО для деяких приміщень
| № п/п | Приміщення | Площина (Г – горизонтальна) нормування КПО висота площини над підлогою, м | Коефіцієнт природної освітленості еН, % | |
| при верхньому та комбінованому освітленні | при бічному освітленні | |||
| Конструкторські та креслярські бюро | Г-0, 8 | 4, 5 | 1, 8 | |
| Читальні зали | Г-0, 8 | 2, 7 | 0, 9 | |
| Аудиторії, навчальні кабінети, лабораторії | Г-0, 8 на робочих столах та партах | 3, 6 | 1, 4 | |
| Майстерні оброблення металів та деревини | Г-0, 8 | 3, 6 | 1, 4 | |
| Цехи та приміщення виробництва харчових продуктів | Г-0, 8 | 2, 7 | 0, 9 |
При збільшенні цієї відстані розряд зорової роботи встановлюється у відповідності з даними табл. 3.
Таблиця 3
| Границі відношення (d/Lo)*103 | < 0, 3 | 0, 3....., 0, 6 | 0, 6....1 | 1......2 | 2......10 | > 10 |
| Розряд зорової роботи | I | II | III | IV | V | VI |
Примітка:
d – мінімальний розмір об’єкта розпізнавання, м;
Lo – відстань від об’єкта розпізнавання до очей працівника, м.
Нерівномірність природного освітлення – відношення середнього значення КПО до його найменшого значення у межах даного приміщення.
Нерівномірність природного освітлення виробничих приміщень не повинна перевищувати – 3: 1.
Нерівномірність природного освітлення не нормується для приміщення з бічним освітленням у разі виконання робіт VII і VIII – розрядів при верхньому або комбінованому освітленні та для допоміжних приміщень.
