Общие сведения. Тени придают аксонометрическому изображению предмета большую наглядность

Тени придают аксонометрическому изображению предмета большую наглядность. При естественном или искусственном освещении каждая фигура освещается лучами светового источника. Как правило, любой световой источник дает рассеивающие лучи, исходящие из одной точки, при этом часть предмета, обращенная к световому источнику, будет освещенной (светлой), другая часть предмета в это время будет затемнена. Затемненная часть освещенного предмета называется собственной тенью предмета, в отличие от падающей тени предмета, которая получается в результате пересечения касательной плоскости к предмету с той или иной поверхностью.

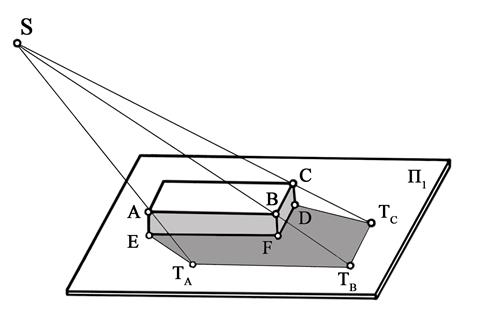

Граница падающей тени образуется лучами, касательными к предмету, от которого падает тень. Касательные лучи образуют поверхности SAB и SBC, которые можно назвать лучевыми (рис.41).

Рис. 41

Касательная поверхность определяет границу собственной тени предмета, а следы касательных плоскостей Т_А Т_В Т_С определяют границу падающей тени.

Следовательно, контур падающей тени предмета – есть тень от контура собственной тени.

Тени обогащают чертеж, делают его более выразительным и убедительным, поэтому особое внимание следует уделять правильности построения теней.

Основные правила построения теней, изложенные в методе ортогонального проецирования, остаются в силе и при построении теней в аксонометрических проекциях, а именно:

1 если прямая параллельна плоскости, ее падающая тень на данную плоскость будет параллельна самой прямой;

2 если прямая перпендикулярна плоскости, ее падающая тень на данную плоскость совпадает с направлением проекции светового луча для этой плоскости;

3 если плоская фигура параллельна плоскости, ее падающая тень на данную плоскость будет иметь форму и размеры самой фигуры.

При построении теней направление лучей света выбирают так, чтобы главный фасад сооружения был освещен. В этом случае падающие тени от выступающих его частей выявляют форму и придают фасаду выразительность.

Лучи не должны быть слишком пологими или слишком крутыми. Поэтому в практической деятельности лучшим углом наклона луча света к горизонту можно считать 40⁰ – 60⁰, что обеспечивает соблюдение условий правдоподобности освещения.

По композиционным соображениям за направление аксонометрической проекции луча света l ′ принимают направление диагонали параллелепипеда, прислоненного своими гранями к аксонометрическим плоскостям проекций (рис. 42, а).

Диагональ А′ В′ является аксонометрической проекцией l ′ луча света, а ее проекции l ′ ₁, l ′ ₂, l ′ ₃ – вторичными проекциями для соответствующих плоскостей. Направление аксонометрической проекции луча l ' не должно совпадать с какой-либо аксонометрической осью.

Таким образом, направление лучей света, которое можно рекомендовать, выглядит так, как показано на рис. 42, б: < α = 45⁰; < β =15⁰; < γ = 30⁰.
